前言

在电商领域,很多业务对象都是有状态的,且这些对象的状态又多又复杂。硬编码的方式已经不适合管理当前复杂业务对象的状态。为了适配复杂多变的业务,可以使用状态机来管理状态,统一定义业务对象状态和状态的流转。接下来,本文会重点介绍状态机相关的概念和使用场景。

定义

在介绍状态机之前,先介绍一个工作流(WorkFlow),初学者通常容易将两个概念混淆。工作流(WorkFlow),大体是指业务过程(整体或者部分)在计算机应用环境下的自动化,是对工作流程及其各操作步骤之间业务规则的描述。在计算机系统中,工作流属于计算机支持的协同工作(CSCW)的一部分。

状态机是工作流(WorkFlow)的一种类型,包括顺序工作流(Sequential)和状态机工作流(State Machine)。状态机是有限状态自动机的简称,是现实事物运行规则抽象而成的一个数学模型。

简单说明一下状态机和流程图这两个概念的区别。状态机用来描述一个特定对象的所有可能状态,以及由于各种事件的发生而引起的状态之间的转移。而流程图则用于表示完成某件事情中的各个活动过程,关键的是每一个步骤。

状态机(WorkFlow) 工作流(State Machine)
关注单个任务 关注状态流转
无循环 可以简单的实现循环
实现简单 比较麻烦,需要记录任务当前状态
串行表达,不是很灵活 表达更灵活
运行销量高 效率低,可并行

状态机选型

流程引擎易滥用,但状态机却实用且使用广泛,主要有以下两个原因:

  1. 实现。最简单、轻量的状态机用一个 Enum 就能实现,基本是零成本。
  2. 使用状态机的 DSL 来表达状态的流转,语义会更加清晰,会增强代码的可读性和可维护性。

然而,当业务场景比较复杂时,还是会超出 Enum 仅支持线性状态流转的范畴,因此不得不考虑一下开源状态机。

我着重看了两个状态机引擎的实现,一个是 Spring StateMachine,一个是 Squirrel StateMachine,他们的优点是功能很完备,缺点也是功能很完备。

就实际项目而言(其实大部分项目都是如此),实在不需要那么多状态机的高级玩法:比如状态的嵌套(Substate),状态的并行(Parallel,Fork,Join)、子状态机等等。

且开源状态机大多都是有状态的,使用分布式多线程来实现,无法做到线程安全,代码需要用到锁同步。每一次状态机在接收请求的时候,都不得不重新 Build 一个新的状态机实例,就导致开源状态机性能差。

优点 缺点
Spring StateMachine 1.强大的生命周期管理 1.学习曲线较陡峭
2.易于集成 2.可能增加项目复杂性
3.良好的文档和社区支持2
Squirrel StateMachine 1.轻量级 1.功能相对有限
2.简单易用
3.性能高效
Cola-StateMachine 1.高度可扩展 1.文档和社区支持相对较少
2.语义清晰、可读性强
3.线程安全

最终我选用了一个开源的状态机引擎 Cola-StateMachine。

Cola-StateMachine 简介

COLA 框架的状态机组件是一种小巧、无状态、简单、轻量、性能极高的状态机 DSL 实现,解决业务中的状态流转问题。

Cola-StateMachine 使用的是 Internal DSL 这样一种通用语言的特定用法,用这种 DSL 写出的程序有一种自定义语言的风格,与其所使用的宿主语言有所区别。Cola-StateMachine 使用 Java 实现,最简单,实现成本也最低,但是不支持“外部配置”。

Cola-StateMachine 中的核心概念:

  1. State : 状态
  2. Event:事件,状态由事件触发,引起变化
  3. Transtition:流转,表示从一个状态到另一个状态
  4. External Transititon:外部流转,两个不同状态之间的流转
  5. Interal Transtition:内部流转,同一个状态之间的流转
  6. Condition:条件,标识是否允许到达某个状态
  7. Action:动作,到达某个状态以后,可以做什么
  8. StateMachine:状态

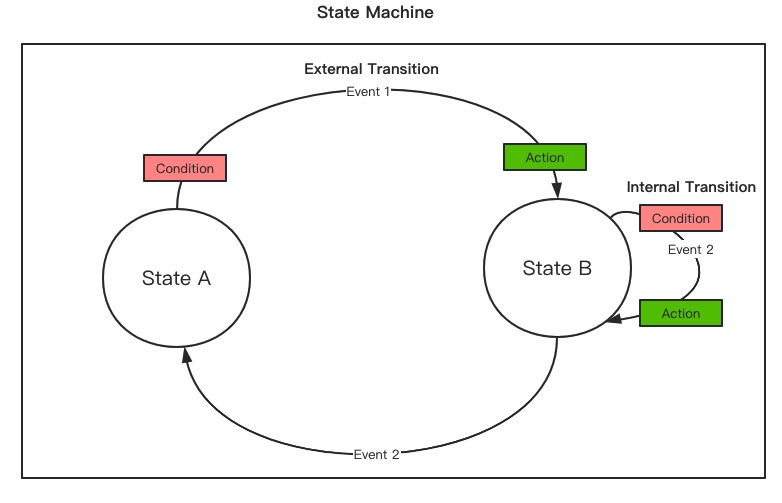

Cola-statemachine 工作模式图片

Cola-StateMachine 核心代码

builder.externalTransition()
  .from(States.STATE1)
  .to(States.STATE2)
  .on(Events.EVENT1)
  .when(checkCondition())
  .perform(doAction());

实践使用

使用场景

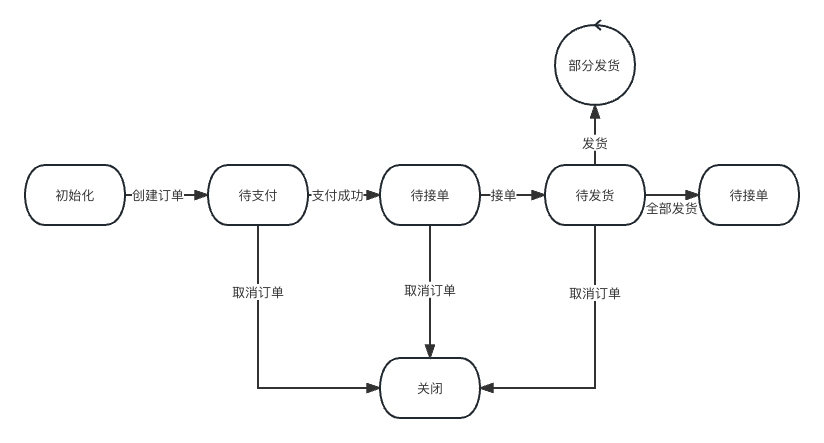

在设计电商系统订单模块时,订单会涉及各种状态以及状态与状态之间的流转,可扩展性、可维护性会是开发者关注的重点。


订单状态包括:初始化、待支付、待接单、待发货、待收货…

订单事件包括:创建订单、支付成功、接单、发货、取消订单…

需要考虑如下问题:

  1. 当订单状态增加时,如何尽可能少的改动或改动对历史影响不大?
  2. 如果在同一入口调用,每个事件的处理方法需要的入参都有所不同,如何处理?
  3. 有可能某个事件,在不同平台(买家端、卖家后台、管理平台)的处理逻辑也有些不同,如何处理?

因为订单涉及到很多状态的流转,我们选择使用状态机引擎来表达状态流转。因为状态机 DSL 带来的表达能力,相比较于 if-else 的代码,要更优雅更容易理解。另一方面,状态机很简单,不像流程引擎那么华而不实。

1.引入依赖

第一步:引入依赖

  <dependency>
    <groupId>com.alibaba.cola</groupId>
    <artifactId>cola-component-statemachine</artifactId>
    <version>4.2.1</version>
  </dependency>

2.订单基本配置

第二步:定义状态机中基础属性:状态、时间、状态机。在本次实践中使用 OrderStatusEnum 定义订单状态,使用 OrderEventParam定义订单事件,使用 OrderStateMachineIdEnum 定义状态机。

  //订单状态
  public enum OrderStatusEnum {
    INIT("初始化", 0),
    PAY_ONLINE("待支付", 1),
    WAITING_FOR_RECEIVED("待接单", 2),
    WAITING_DELIVERY("待发货", 3),
    PART_DELIVERY("部分发货", 4),
    DELIVER_ALL("待收货", 5),
    RECEIVED("已收货", 6),
    DONE("已完成", 7),
    CANCEL("已关闭", 8);
  }

  //订单事件
  public enum OrderEventEnum {
    CREATE_ORDER(1, "创建订单"),
    REPAY(2, "支付"),
    CANCEL_ORDER(3, "取消订单"),
    TAKE_ORDER(4, "接单"),
    REJECT_ORDER(5, "拒单"),
    DELIVERY_PART(6, "部分发货"),
    DELIVERY_ALL(7, "全部发货"),
    CONFIRM_RECEIPT(8, "确认收货"),
    EXTEND_RECEIPT(9, "延长收货"),
    COMPLETE(10, "交易完成");
  }

  //订单状态机ID 枚举
  public enum OrderStateMachineIdEnum {
    ORDER_OF_SALE("ORDER_OF_SALE",
    OrderBizEnum.SALE_ORDER, "订单状态机");
  }

3.订单流转状态机

第三步:定义订单状态流转事件。具体使用 Builder 和 Fluent Interface 的方式,确保代码调用的顺序。比如,在 From 的后面只能调用To,从而保证了状态机构建的语义正确性和连贯性。我们使用状态机 Builder,确认状态流转模式(Transition),接收状态(From),定义动作(On),检查条件(When),执行事件(Perform),然后返回目标状态(To)。

当有新订单事件的增加时,在此状态机中增加相应事件即可,同时维护好订单事件与事件实现方法之间的关系。

  public class OrderOfSaleStateMachine implements OrderStateMachine {
    public void initialize() {

       //对状态机开始构建,并在StateMachineFactory中注册
       StateMachineBuilder<OrderStatusEnum, OrderEventEnum, OrderContext> builder
       = StateMachineBuilderFactory.create();

       /**
       * 创建订单: 初始化 -> 待支付
       * externalTransition : 用于一个流转的构建器
       */
       builder.externalTransition().from(OrderStatusEnum.INIT).to(OrderStatusEnum.PAY_ONLINE)
       .on(OrderEventEnum.CREATE_ORDER).when(checkOrder()).perform(createOrderAction);

       /**
       * 部分发货: 部分发货
       * internalTransition : 内部流转
       */
       builder.internalTransition()
       .within(OrderStatusEnum.PART_DELIVERY)
       .on(OrderEventEnum.DELIVERY_PART)
       .when(checkOrder())
       .perform(deliverOrderAction);

       /**
       * 取消订单: 待支付、待发货、待收货 -> 待支付
       * externalTransitions : 用于多个流转的构建器
       */
       builder.externalTransitions()
       .fromAmong(OrderStatusEnum.PAY_ONLINE,OrderStatusEnum.WAITING_FOR_RECEIVED,                                      OrderStatusEnum.WAITING_DELIVERY)
       .to(OrderStatusEnum.CANCEL)
       .on(OrderEventEnum.CANCEL_ORDER)
       .when(checkOrder())
       .perform(cancelOrderAction);


       // 说明:cola statemachine 构建后,会自动 StateMachineFactory 注册。
       // 构建成功后根据 StateMachineFactory.get(machineId) 获取状态机,不允许重复构建,重复构建会报错。
       builder.build(this.getStateMachineIdEnum().getMachineId());
    }

    @Override
    public OrderStateMachineIdEnum getStateMachineIdEnum() {
        return OrderStateMachineIdEnum.ORDER_OF_SALE;
    }

4.单个起始状态-外部状态流转

  /*
   * 设置一个外部状态转义类型的builder,并设置from\to\on\when\perform
   */
  builder.externalTransition()
    .from(OrderStatusEnum.INIT)
    .to(OrderStatusEnum.PAY_ONLINE)
    .on(OrderEventEnum.CREATE_ORDER)
    .when(checkOrder())
    .perform(createOrderAction);

描述:订单起始状态为“初始化”,当发生“创建订单”事件执行状态转义,当满足 CheckCondition 时,执行 CreateOrderAction。

  public class CreateOrderAction implements Action<OrderStatusEnum, OrderEventEnum, OrderContext> {
    @Override
    public void execute(OrderStatusEnum from, OrderStatusEnum to, OrderEventEnum event, OrderContext context) {
      // ...
      // 1.获取状态机
      StateMachine<OrderStatusEnum, OrderEventEnum, OrderContext> stateMachine = getStateMachine();
      // 2.组状态机 messageContext
      OrderContext orderContext = buildContext();
      // 3.状态机事件触发
      stateMachine.fireEvent(OrderStatusEnum.INIT, OrderEventEnum.CREATE_ORDER, orderContext);
      // ...
    }
  }

描述:CreateOrderAction 实现创建订单事件,通过 StateMachine.FireEvent 触发状态机事件。

5. 内部状态流转

  /**
   * 部分发货: 部分发货
   * internalTransition : 内部流转
   */
  builder.internalTransition()
    .within(OrderStatusEnum.PART_DELIVERY)
    .on(OrderEventEnum.DELIVERY_PART)
    .when(checkOrder())
    .perform(deliverOrderAction);

描述:订单起始状态发生在部分发货状态下,当发生发货时执行状态流转,当满足 CheckCondition(订单部分发货条件)时,执行DeliverOrderAction,执行成功则返回状态:部分发货

6. 多个起始状态-外部状态流转

  /**
   * 取消订单: 待支付、待发货、待收货 -> 待支付
   * externalTransitions : 用于多个流转的构建器
   */
  builder.externalTransitions()
    .fromAmong(OrderStatusEnum.PAY_ONLINE,OrderStatusEnum.WAITING_FOR_RECEIVED,OrderStatusEnum.WAITING_DELIVERY)
    .to(OrderStatusEnum.CANCEL)
    .on(OrderEventEnum.CANCEL_ORDER)
    .when(checkOrder())
    .perform(cancelOrderAction);

描述:订单起始状态为:待支付、待发货或待收货下,当发生取消订单事件时,当满足 CheckCondition 时,执行 CancelOrderAction,返回状态 CANCEL_ORDER。

小结

Cola-StateMachine 作为阿里开源项目 COLA 中的轻量级状态机组件,最大的特点就是无状态、采用纯 Java 实现,用 Fluent Interface (连贯接口)定义状态和事件,可用于管理状态转换场景。比如:订单状态、支付状态等简单有限状态场景。

参考文献

https://blog.csdn.net/significantfrank/article/details/104996419

https://www.jianshu.com/p/895047a04ae5

https://blog.csdn.net/qq_28959087/article/details/118359809
