SpringBoot +Vue3自研工作流引擎管理系统

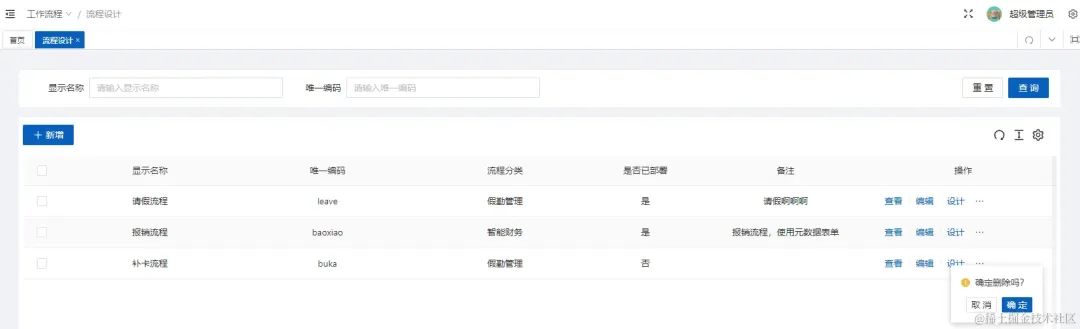

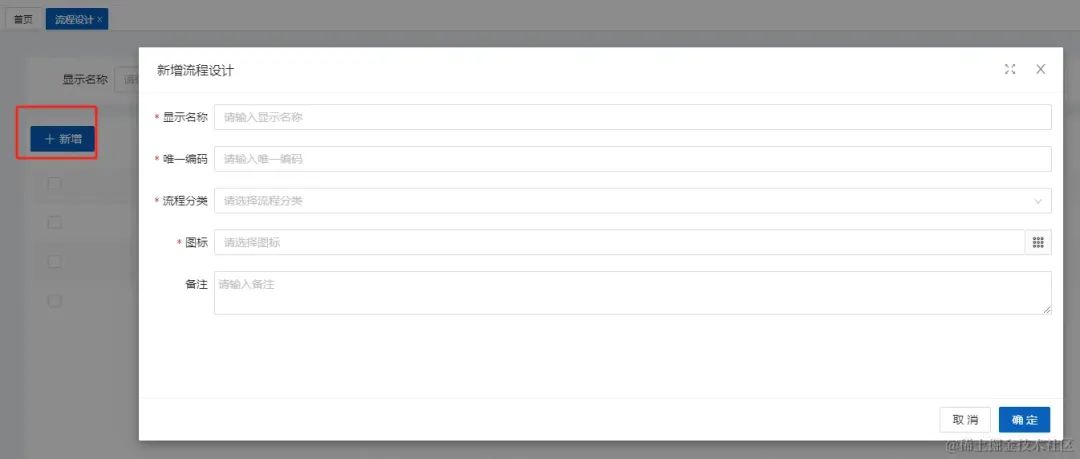

点击列表左上角“新增”按钮，可新增流程设计，这里只需要填写基本信息。

字段说明

• 显示名称，流程显示的名称，相当于中文标题

• 唯一编码，流程编码的唯一编码，通过该编码一流程定义的name相匹配

• 流程分类，假期管理、人事管理、智能财务、法务管理、行政管理、业务管理、其他等，可通过数据字典的流程分类进行配置。

• 图标，系统图标，可通过下拉选择获取

• 备注

查看

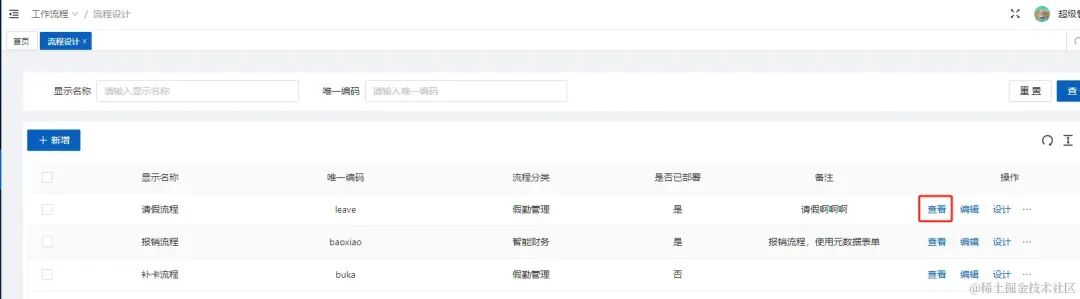

点击行操作右边的“查看”按钮

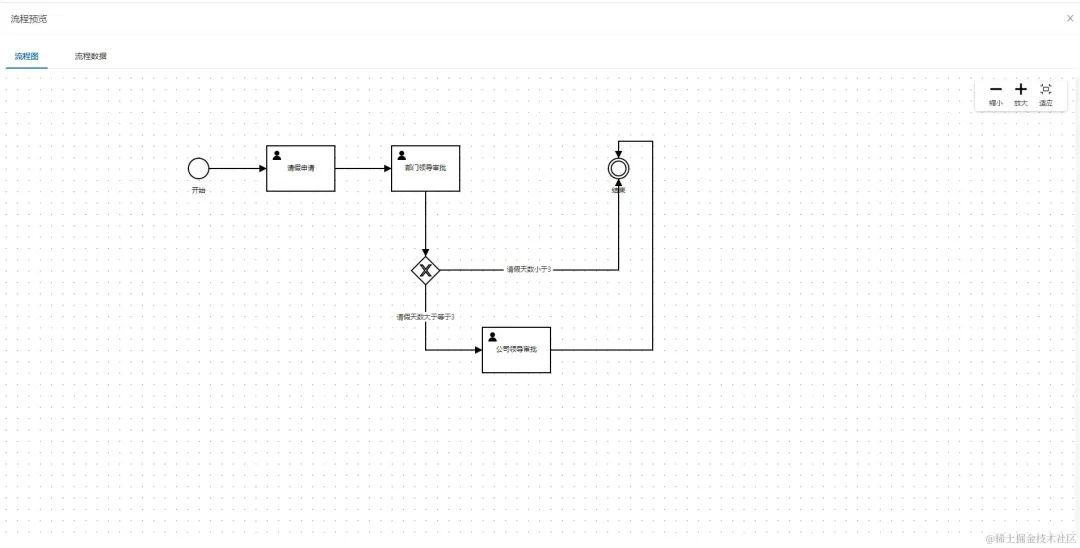

一共用两个tab，可以查看流程图和流程数据

• 流程图

• 流程数据

编辑

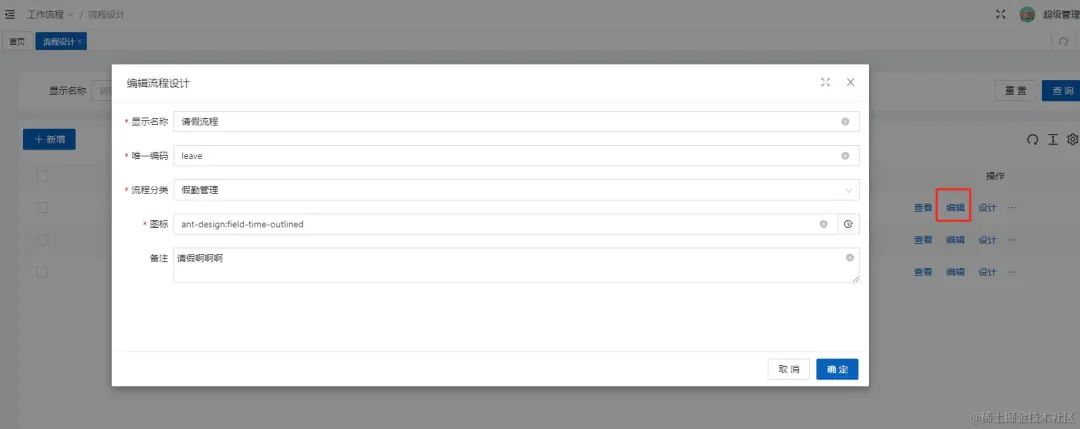

点击行操作右边的“编辑”按钮，可对流程设计的基本信息进行编辑

设计

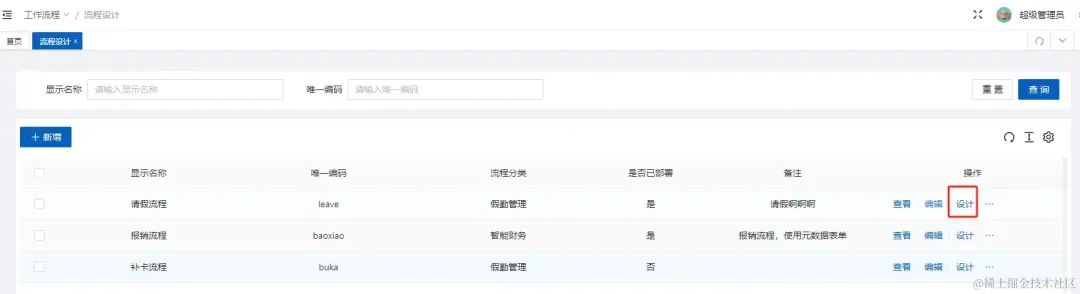

点击行操作右边的“设计”按钮，可打开流程设计器进行流程的设计

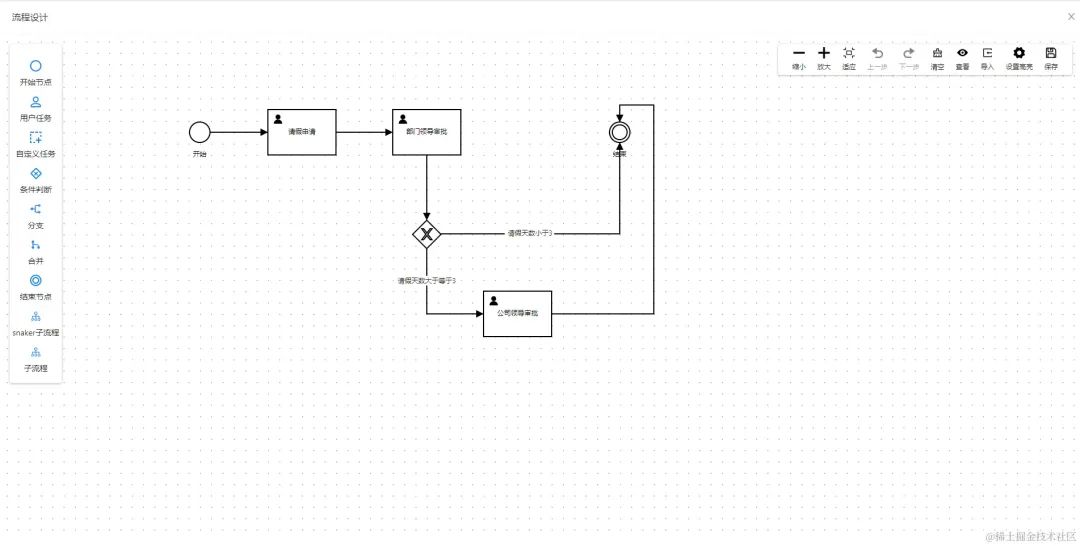

流程设计器

流程设计器主要由三部分组成：拖拽面板、画布、属性面板、控制面板。

拖拽面板

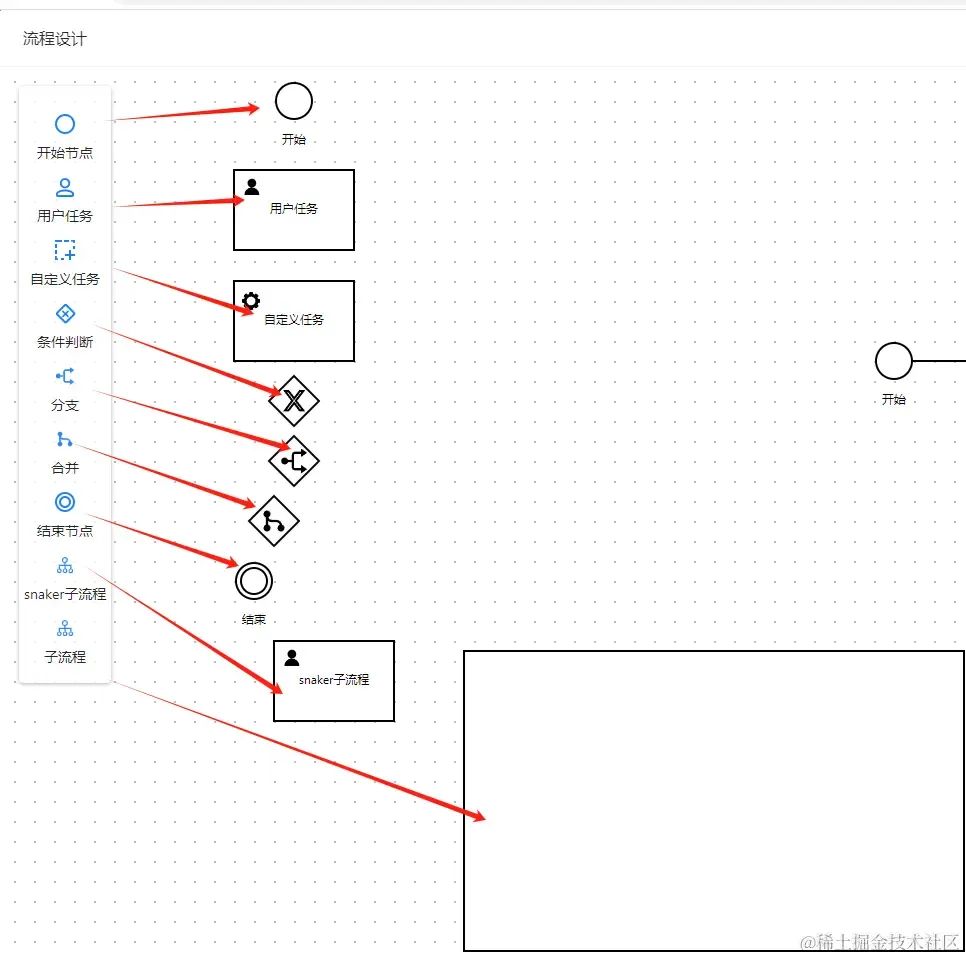

拖拽面板对应的就是左侧菜单，菜单的每一项对应的是流程节点模型，通过点击拖拽到画布的方式使用。

菜单项说明：

• 开始节点，对应流程的开始节点模型StartModel

• 用户任务，对应流程的任务节点模型TaskModel

• 自定义任务，对应流程的自定义节点模型CustomModel

• 条件判断，对应流程的决策节点模型DecisionModel

• 分支，对应流程的分支节点模型ForkModel

• 合并，对应流程的合并节点模型JoinModel

• 结束节点，对应流程的结束节点模型EndModel

• snaker子流程，对应流程的子流程模型SubProcessModel，该子流程是独立定义的方式

• 子流程，对应流程的子流程模型SubProcessModel，该子流程定义是包含在父流程的定义中

画布

画布就是所见即所得，有放大缩小、拖拽、移动、连线、编辑节点、编辑边、右键菜单等操作。

• 放大缩小，可通过ctrl+鼠标滚轮进行放大缩小

• 拖拽，可点击画布节点拖拽

• 移动，可通过鼠标滚轮或点击画布移动鼠标移动画布

• 连线，两节点可通过拖拽方式连线

• 编辑节点，可打开节点属性面板进行节点的属性编辑

• 编辑边，可打开边属性面板进行边的属性编辑

• 右键菜单，画布中右键，打开流程属性面板编辑流程属性，节点或边中右键，主要是删除节点和边。

属性面板

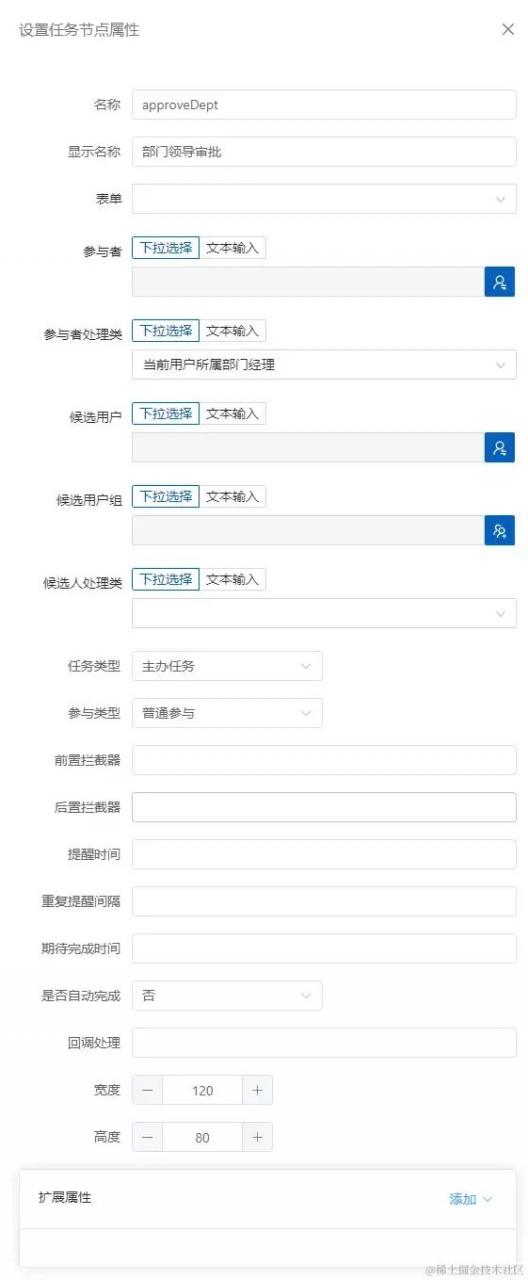

当鼠标点击节点、点击边或画布中右键时，会打开对应的属性面板进行属性编辑，因为不同节点，面板属性不一样，这里做个简单说明。

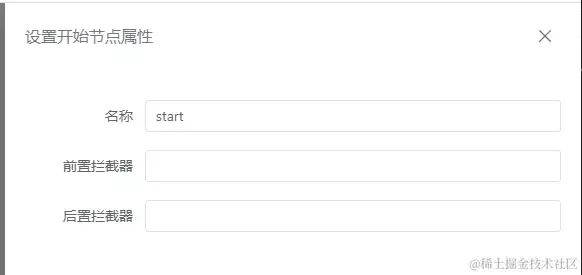

开始节点

任务节点

自定义任务节点

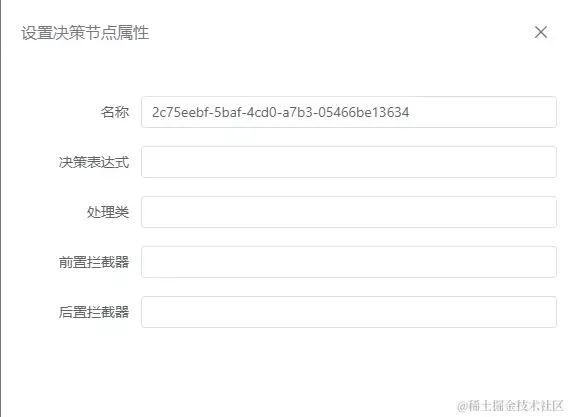

决策节点

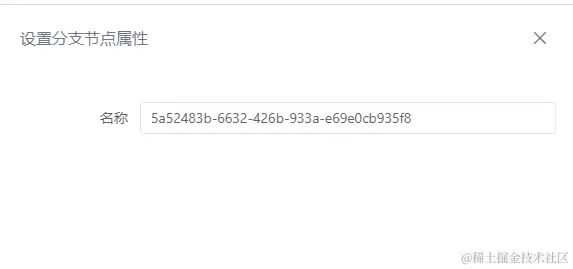

分支节点

合并节点

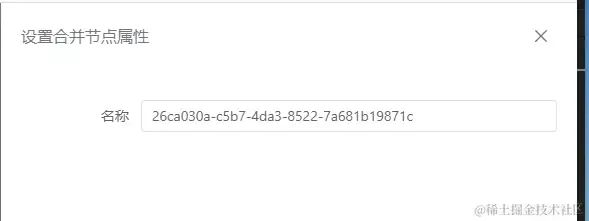

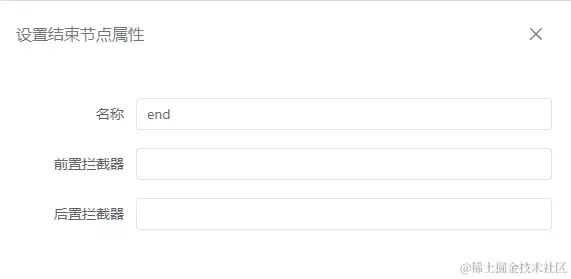

结束节点

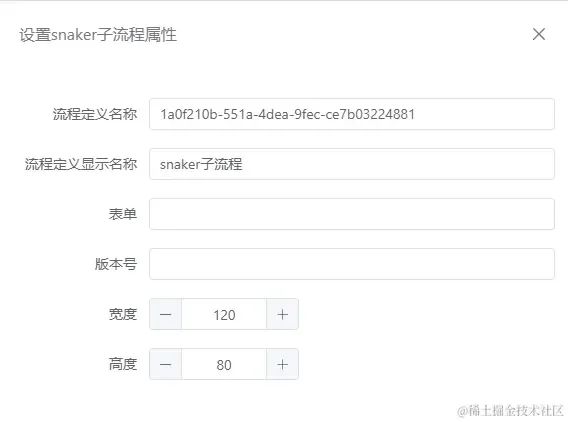

子流程节点

控制面板

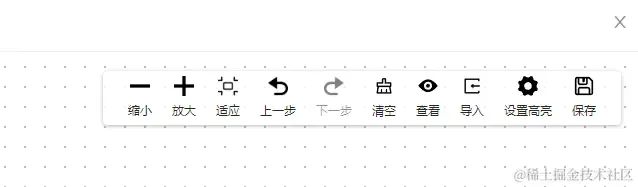

控制面板对应的是右上角菜单

菜单项说明：

• 缩小，可对画布进行缩小操作

• 放大，可对画布进行放大操作

• 适应，可对画布进行自适应操作

• 上一步，可返回画布上一步

• 下一步，返回画布后再回退

• 清空，清空画布内容

• 查看，查看流程数据，一共两个tab，分别查看json和xml数据，其中json为logicflow的数据结构，xml为snakerflow工作流引擎的流程定义文件的数据结构。

• 导入，可导入json/xml流程数据，生成流程

• 设置高亮，可导入高亮数据，设置流程图高亮

• 保存，点击保存后，数据会同步到后端

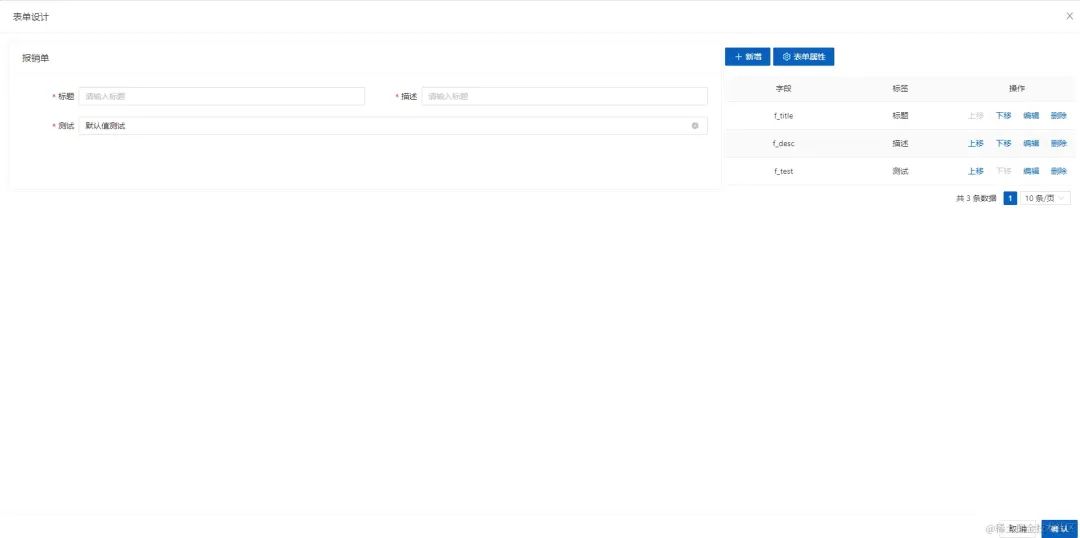

表单设计

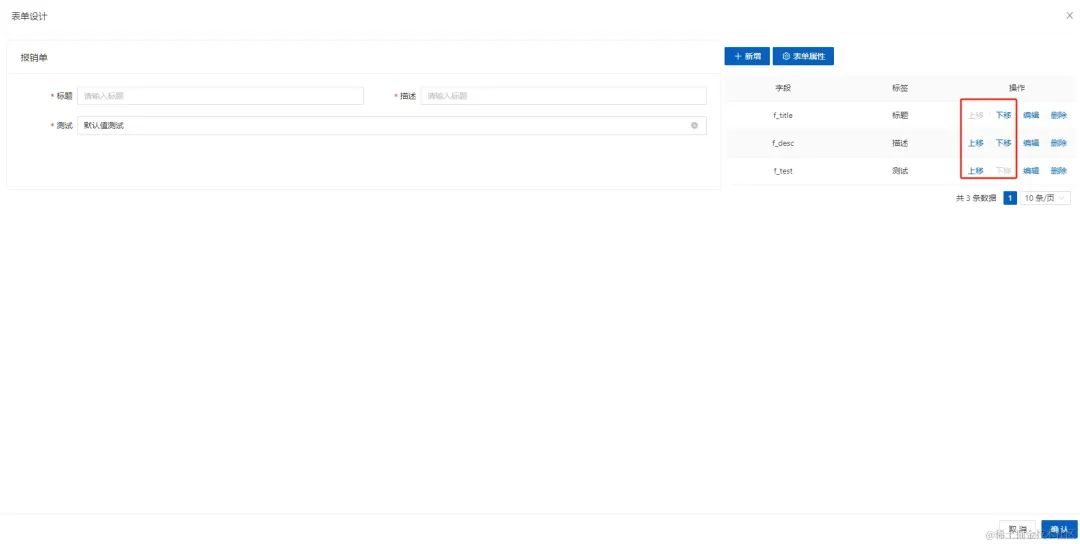

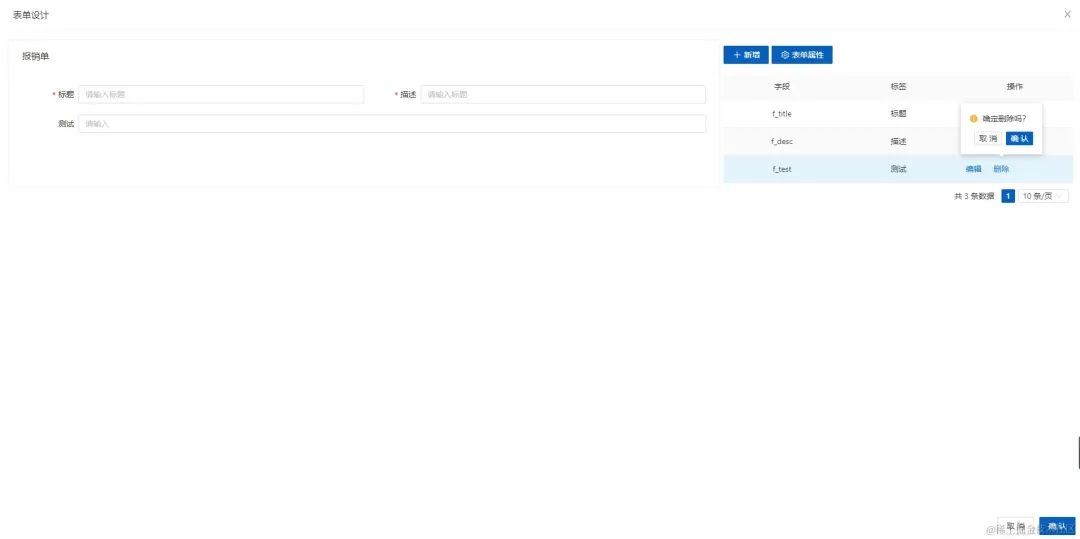

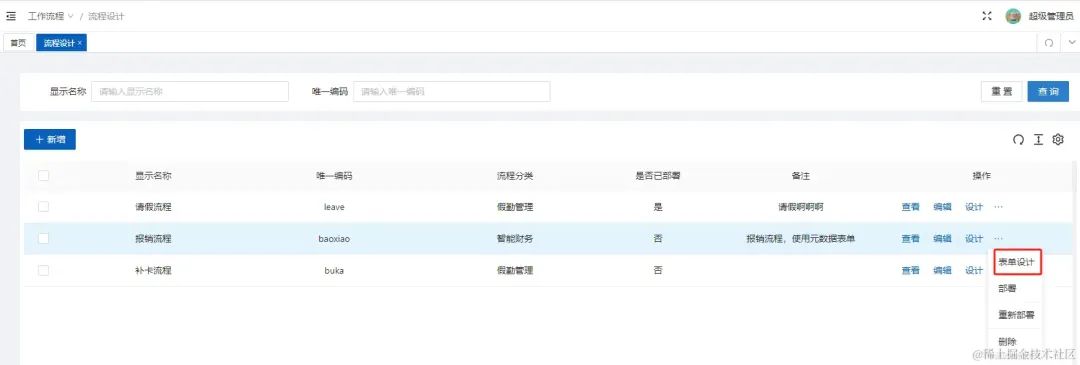

点击行操作右边的“…”更多“表单设计”按钮，可进行表单设计。

需要注意的是，只有元数据表单才能进行在线设计，如果是自定义开发的表单，则只是显示预览。

自定义开发表单

由开发人员使用传统开发方式开发的表单，会对应某个.vue文件。

元数据表单

通过配置元数据，生成json，然后解析json去渲染表单。

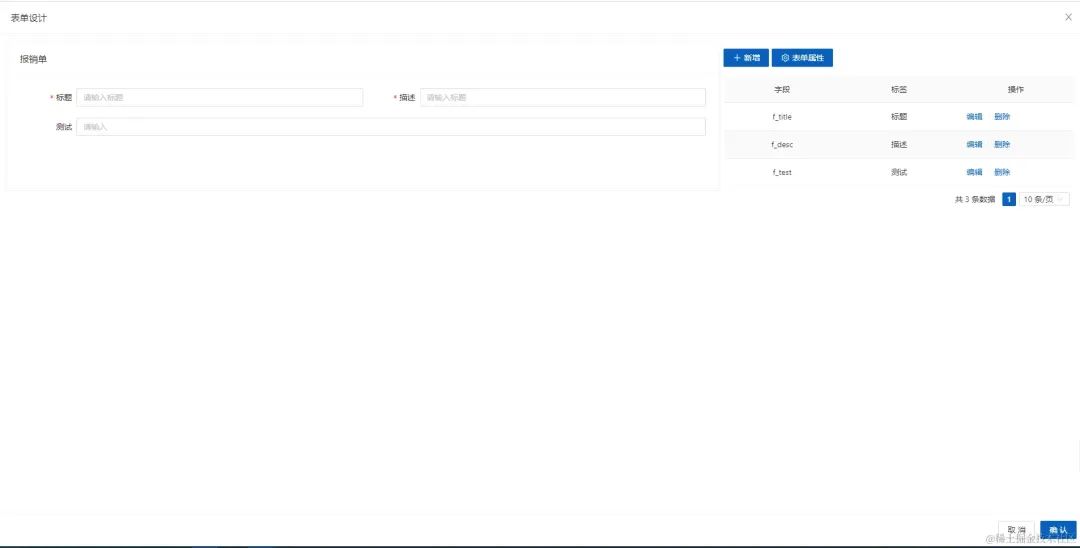

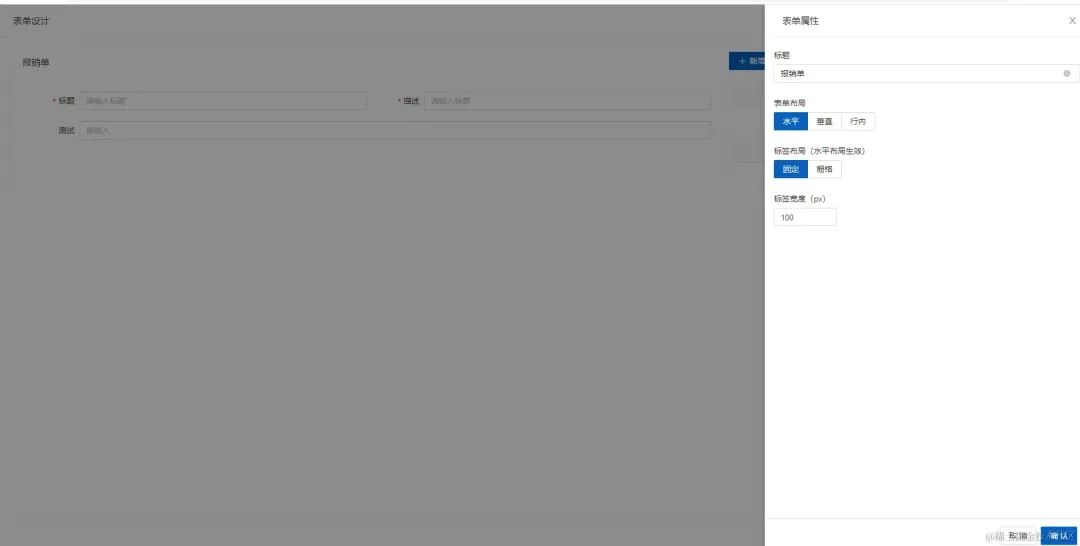

表单属性

用于配置表单的属性，如标题、布局方式等

新增

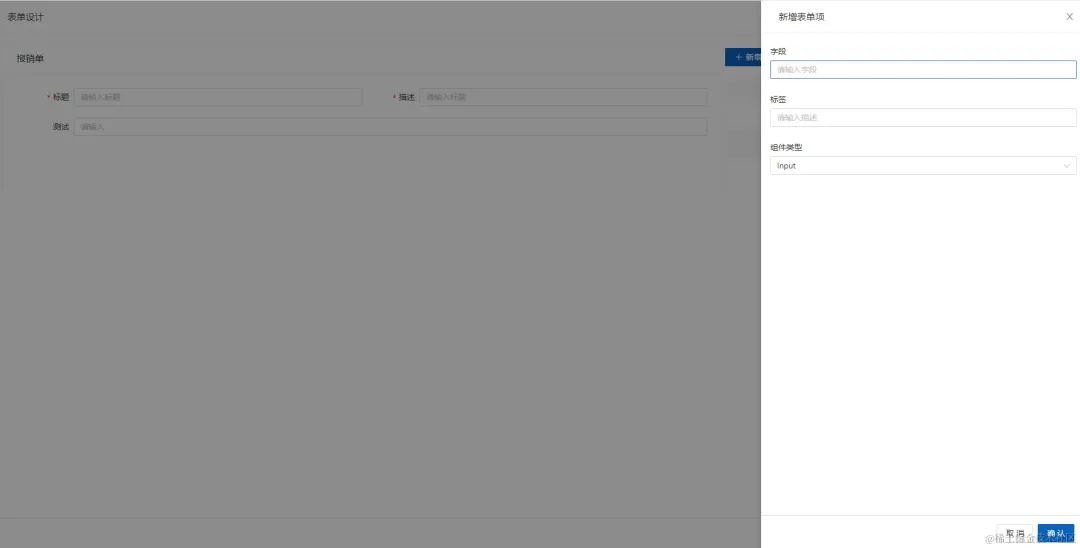

新增表单项

排序

可通过“上移”“下移”对字段进行排序

编辑

编辑表单项

删除

删除表单项

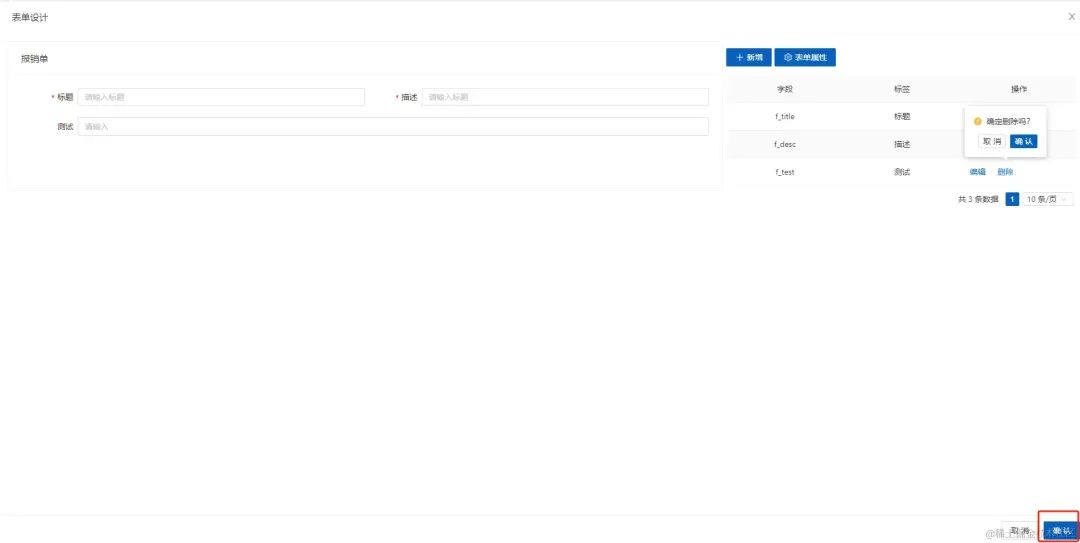

保存

右下解“确定”按钮，点击后会提交到后端进行保存

部署

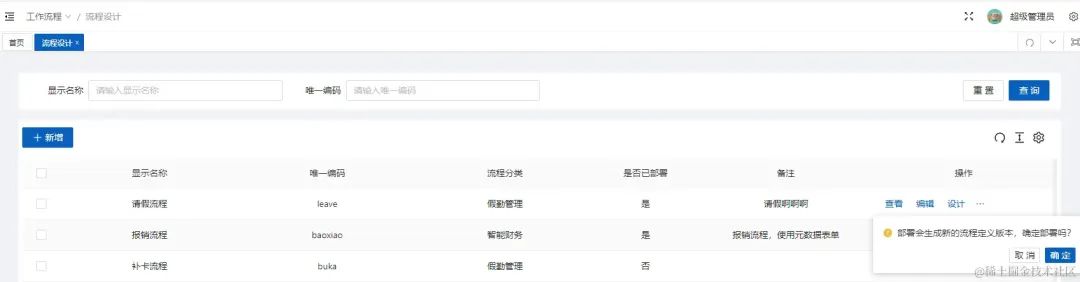

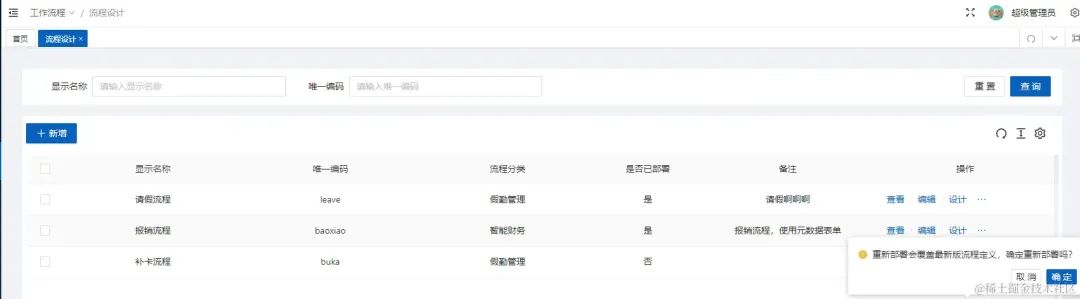

点击行操作右边的“…”更多“部署”按钮，可部署流程，该操作会生成新的流程定义版本。

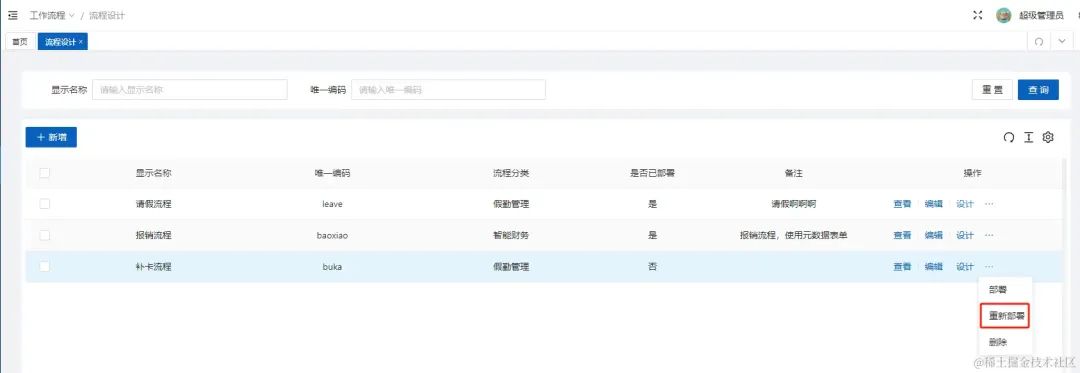

重新部署

点击行操作右边的“…”更多“重新部署”按钮，可部署流程，该操作会覆盖最新的流程定义版本。

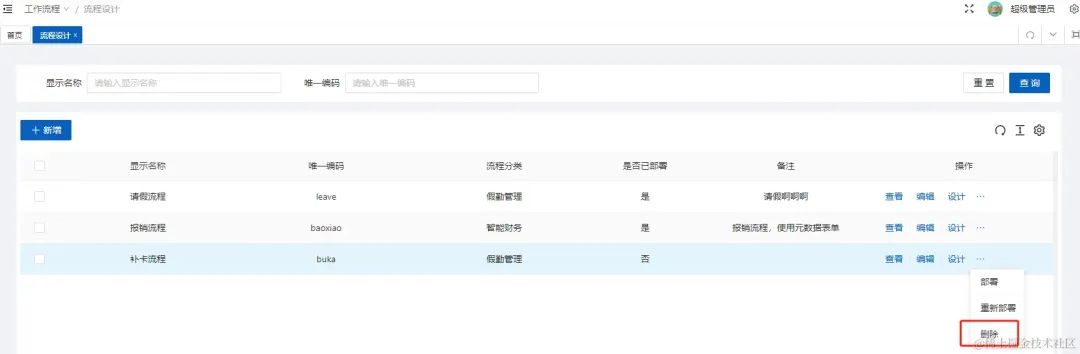

删除

点击行操作右边的“…”更多“删除”按钮，可删除流程设计。

注：删除流程设计不会影响已部署的流程。

2、流程定义

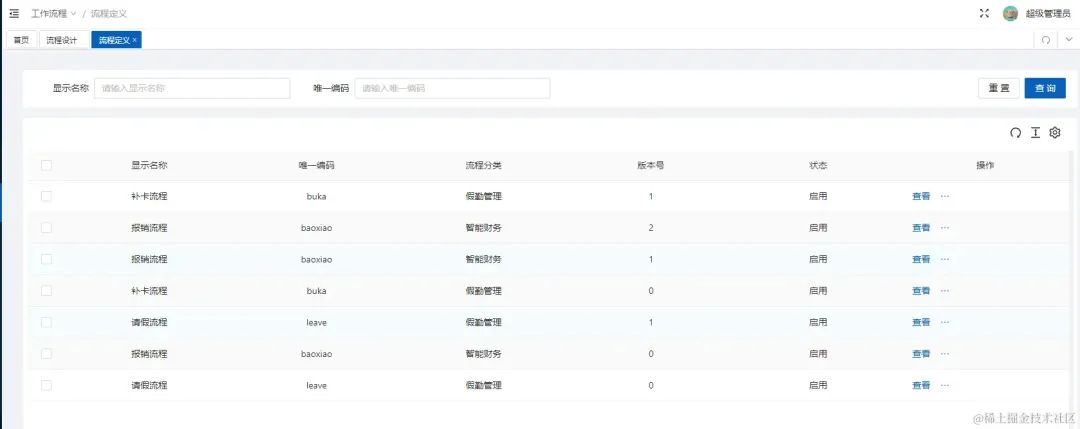

流程定义用于存放工作流引擎的流程定义文件数据，本系统中，该流程定义数据是通过流程设计同步过来的，对应的是流程设计的“部署”和“重新部署”操作。

字段说明：

• 显示名称

• 唯一编码

• 流程分类

• 版本号，当为”部署“操作时，版本会自增1，当为”重新部署“时，版本号不变。

• 状态，启用和禁用，禁用后不允许发起流程。

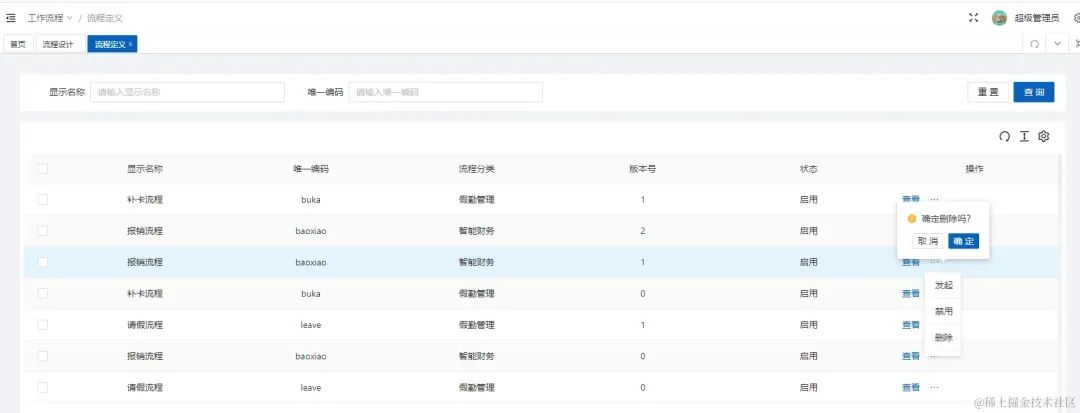

查看

点击行操作右边的“查看”按钮，这里的查看和流程设计一样，可以查看流程图和流程数据

• 流程图

• 流程图

发起

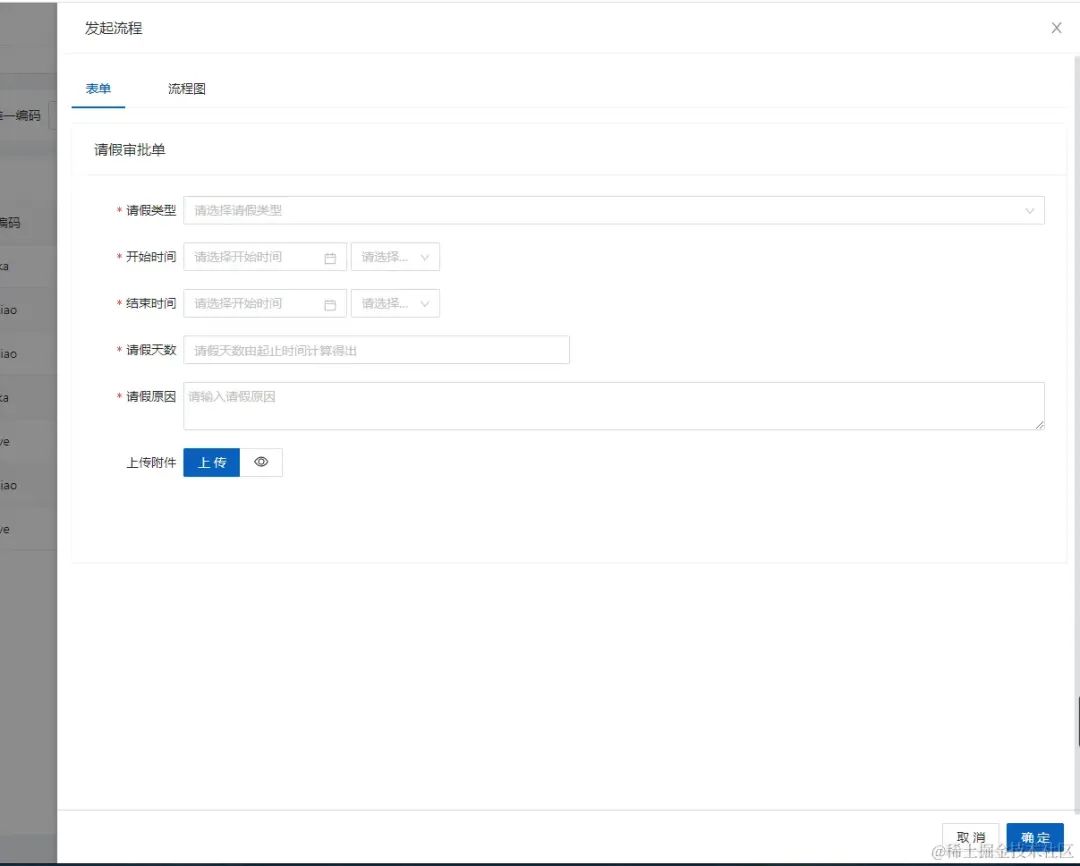

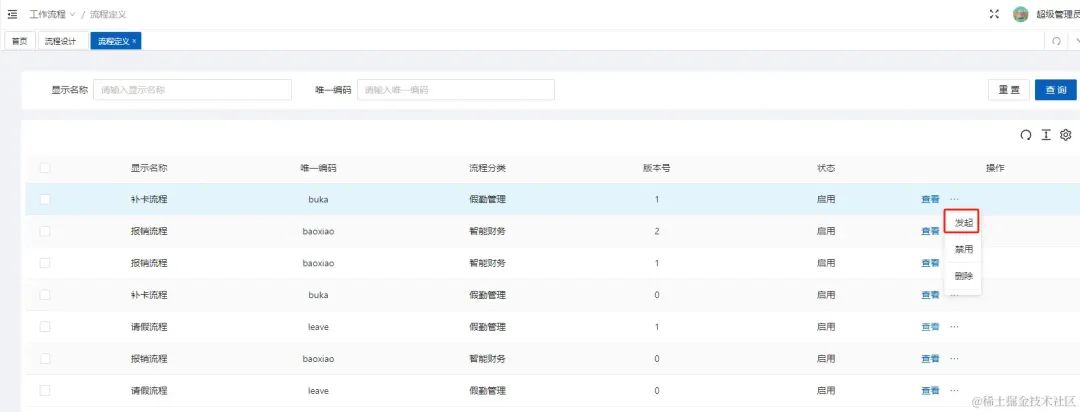

点击行操作右边的“…”更多“发起”按钮，会弹出发起表单，填写后提交即可发起流程。

注意：不同的流程，发起的表单会略有不同，可通过流程属性的”实例启动表单“字段去控制。

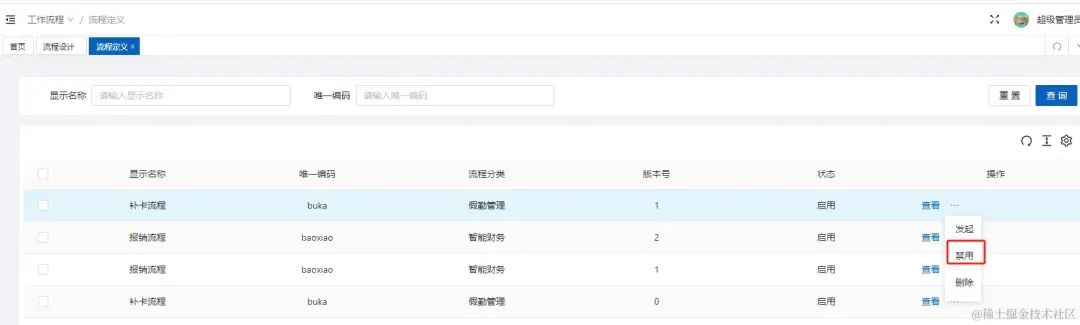

启用/禁用

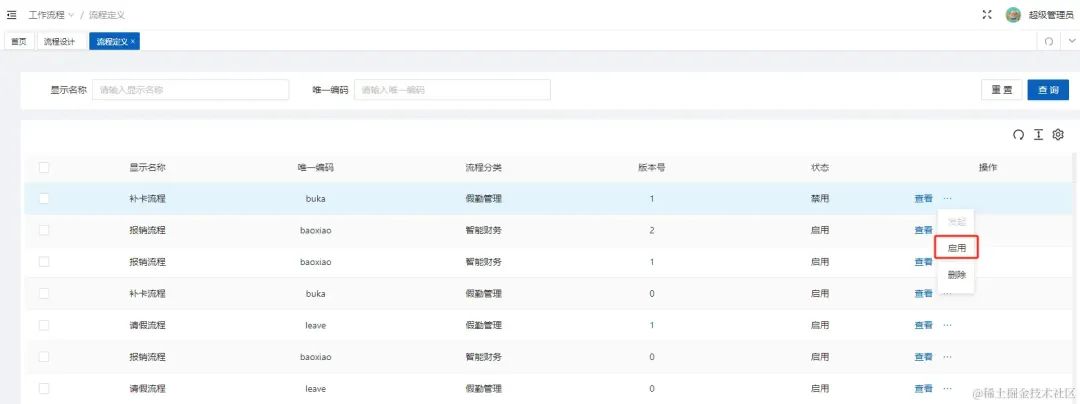

点击行操作右边的“…”更多“启用”按钮，可启用流程定义。

点击行操作右边的“…”更多“禁用”按钮，可禁用流程定义。

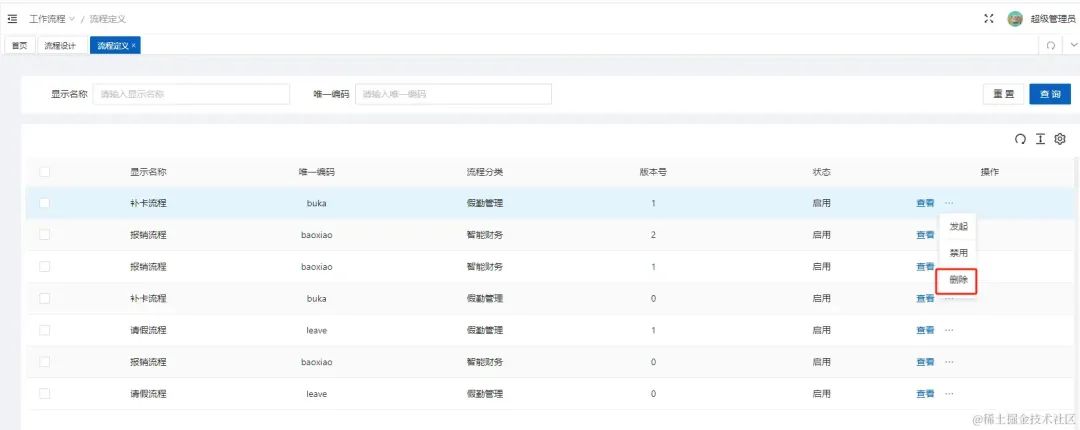

删除

点击行操作右边的“…”更多“删除”按钮，可删除流程定义。

3、发起申请

发起申请列表是对流程定义列表的优化，这里会对流程定义进行分组，且只显示最新版本的流程定义。

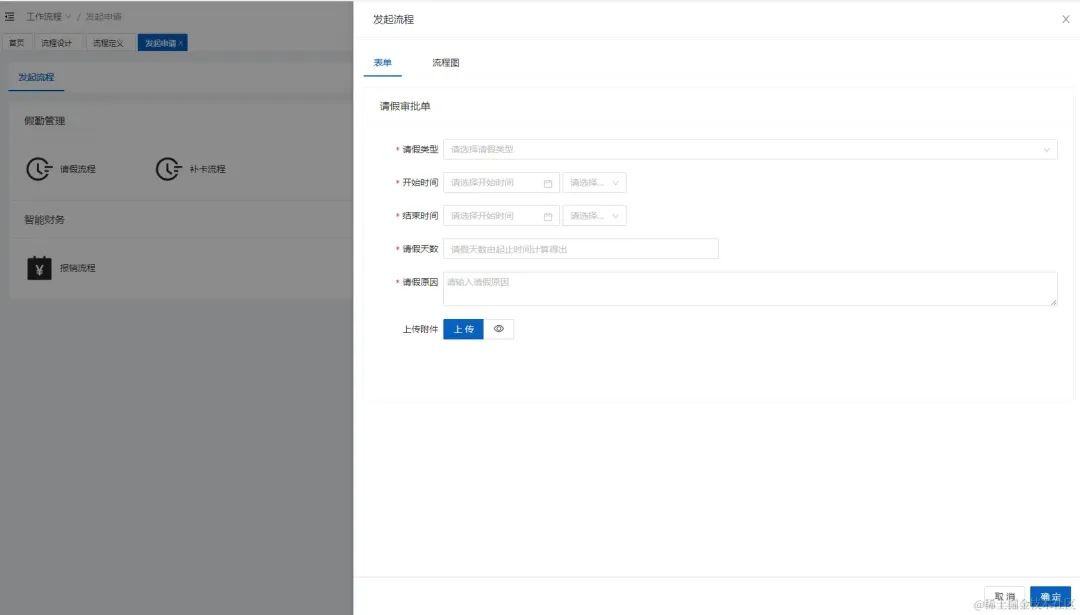

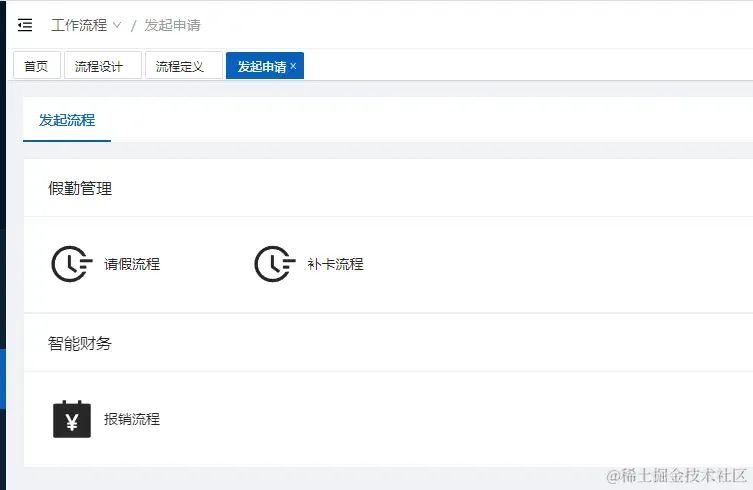

点击图标或标题，会弹出发起表单，填写后提交即可发起流程

4、我发起的

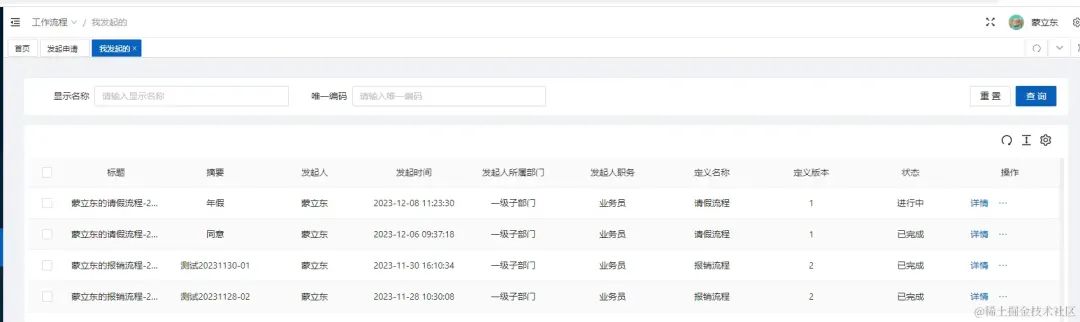

发起流程后，点击“我发起的”菜单项，可看到对应的我发起的列表数据。

详情

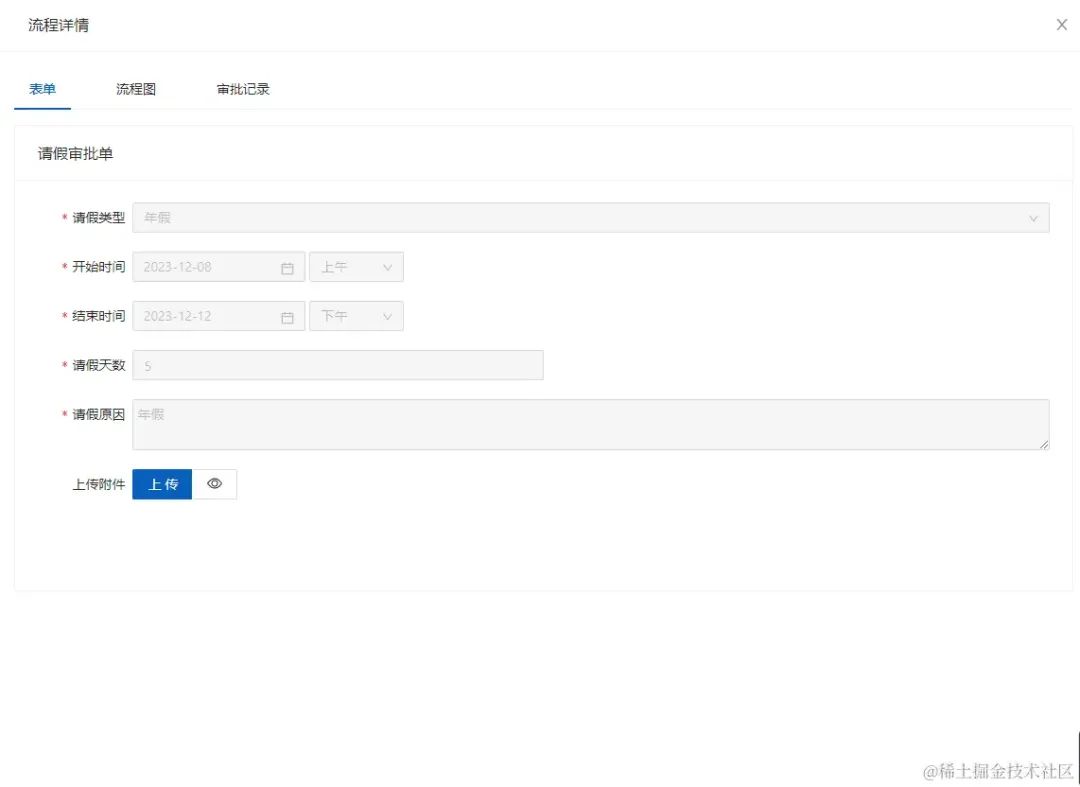

点击行操作右边的“详情”按钮，可查看流程详情，流程详情由三部分构成：表单、流程图、审批记录，分别对应三个tab。

表单

表单区域是只读模式，对应发起审批时的表单

流程图

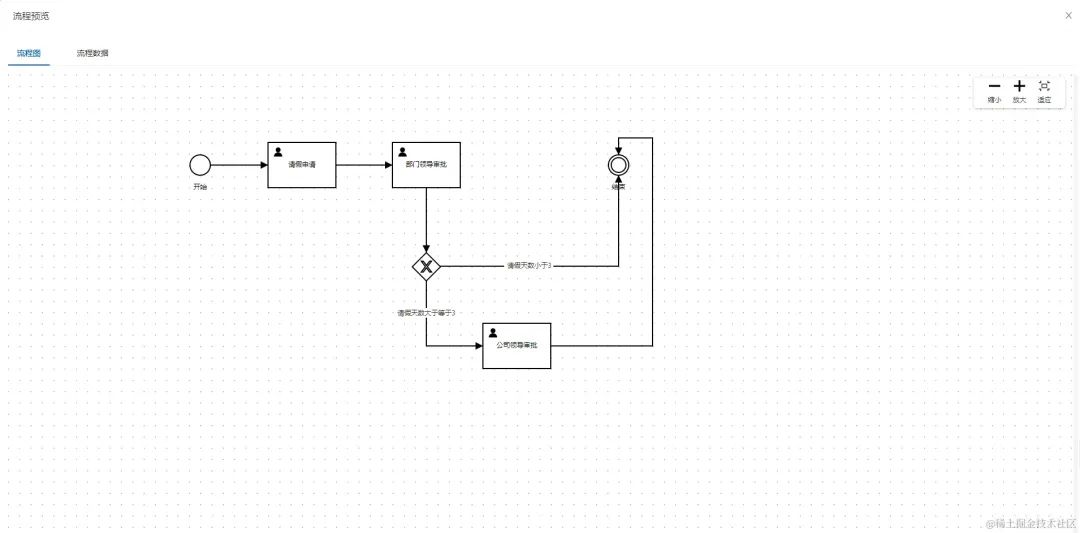

流程图会存在高亮数据，区分已完成、正在进行、未开始节点。

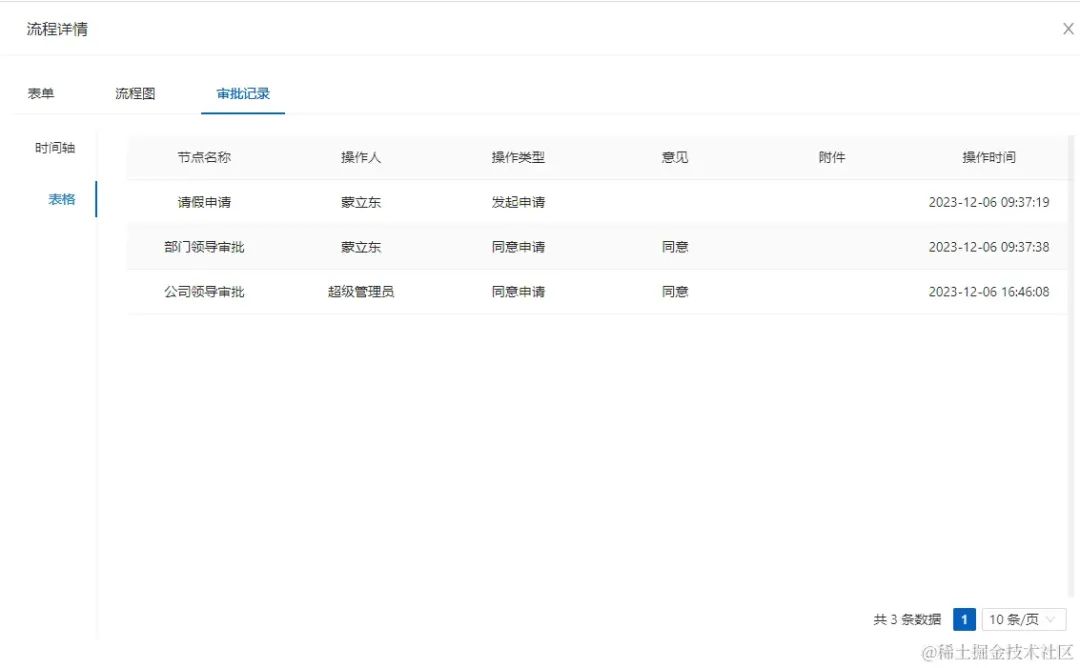

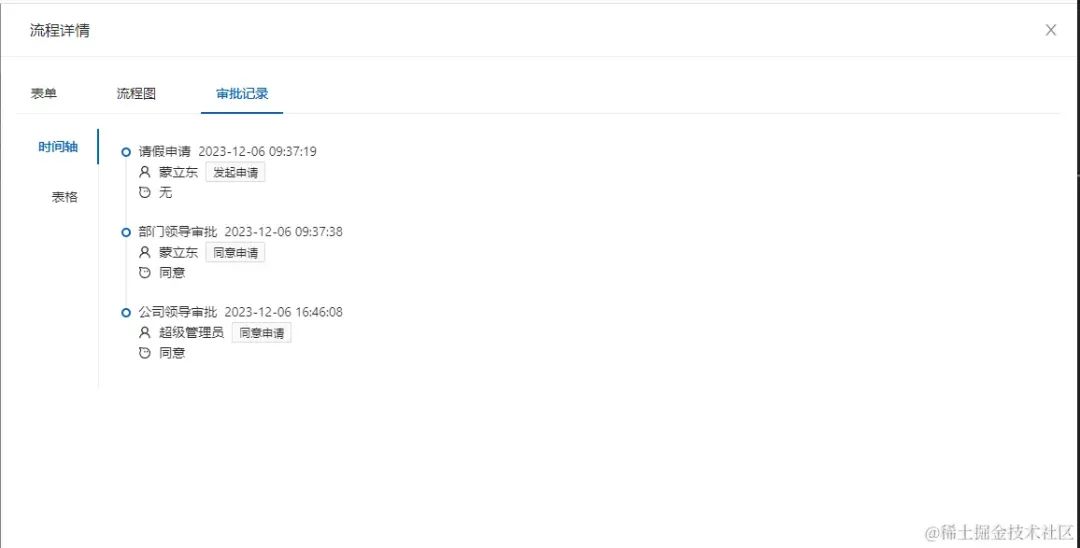

审批记录

审批记录有两种呈现方式，时间轴和表格。

• 时间轴

• 表格

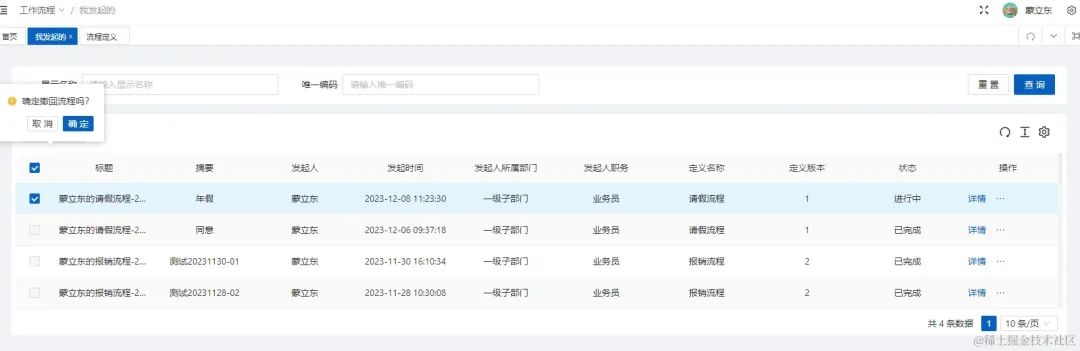

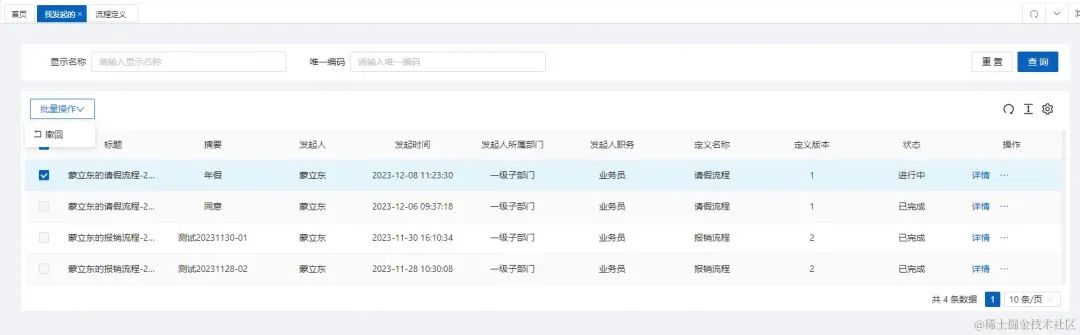

撤回

撤回有两种方式，但都只能撤回正在进行中的流程

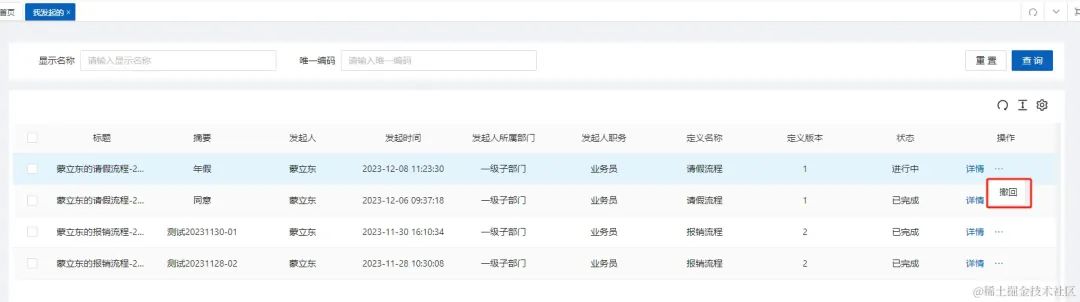

• 点击行操作右边的“…”更多“撤回”按钮，可撤回流程。

• 勾选左边复选框，也可进行“撤回”操作

5、我的待办

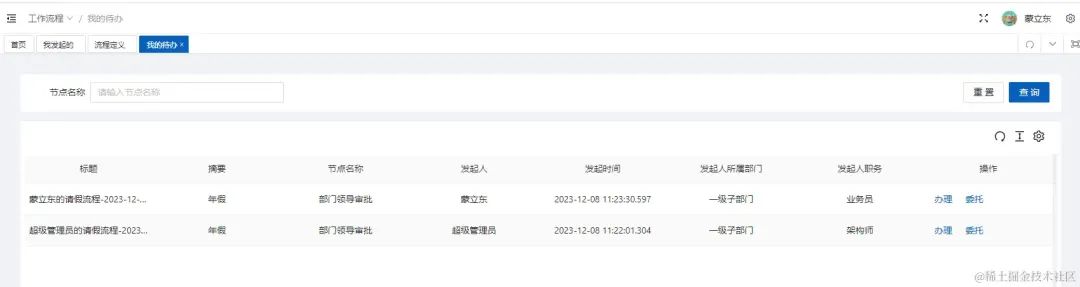

我的待办对应的是参与者的任务，当流程执行到对应的节点会产生对应的阻塞任务，该阻塞任务就形成“我的待办”。

办理

点击行操作右边的“办理”按钮，会弹出审批流程详情

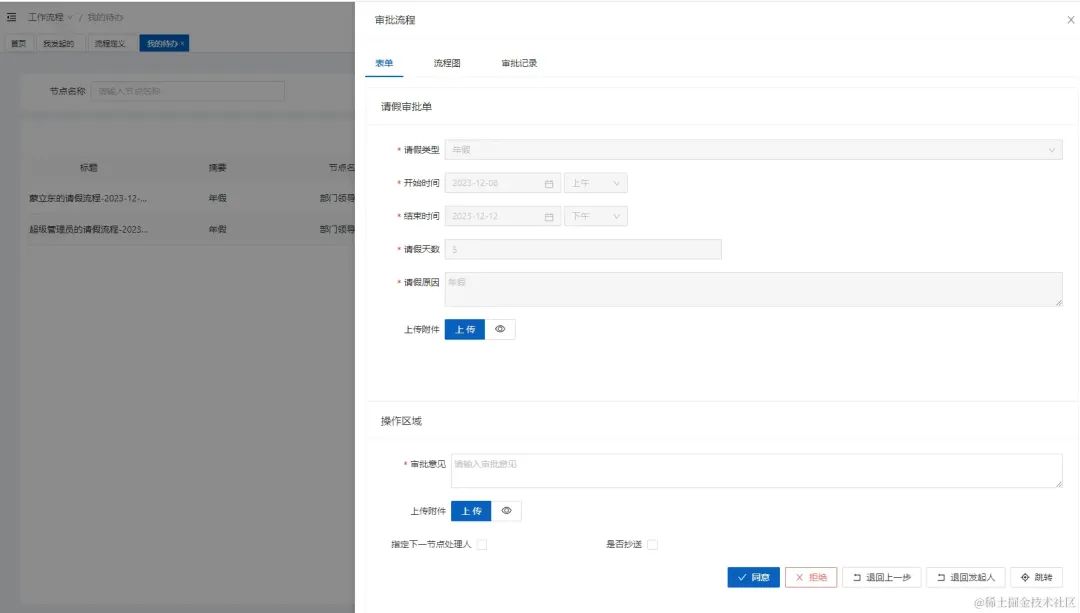

审批流程详情主要分为两大区域：流程详情和操作区域，其中流程详情包含表单、流程图、审批记录三大板块。

表单

同“我发起的”->“详情”->“表单”

流程图

同“我发起的”->“详情”->“流程图”

审批记录

同“我发起的”->“详情”->“审批记录”

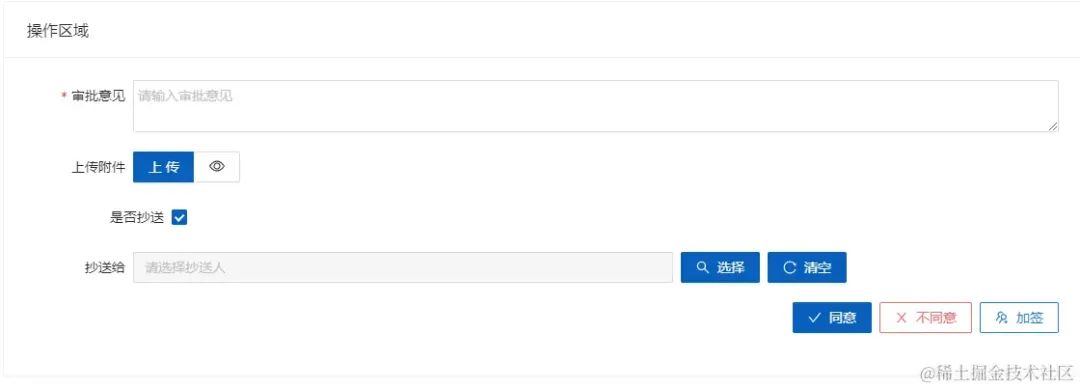

操作区域

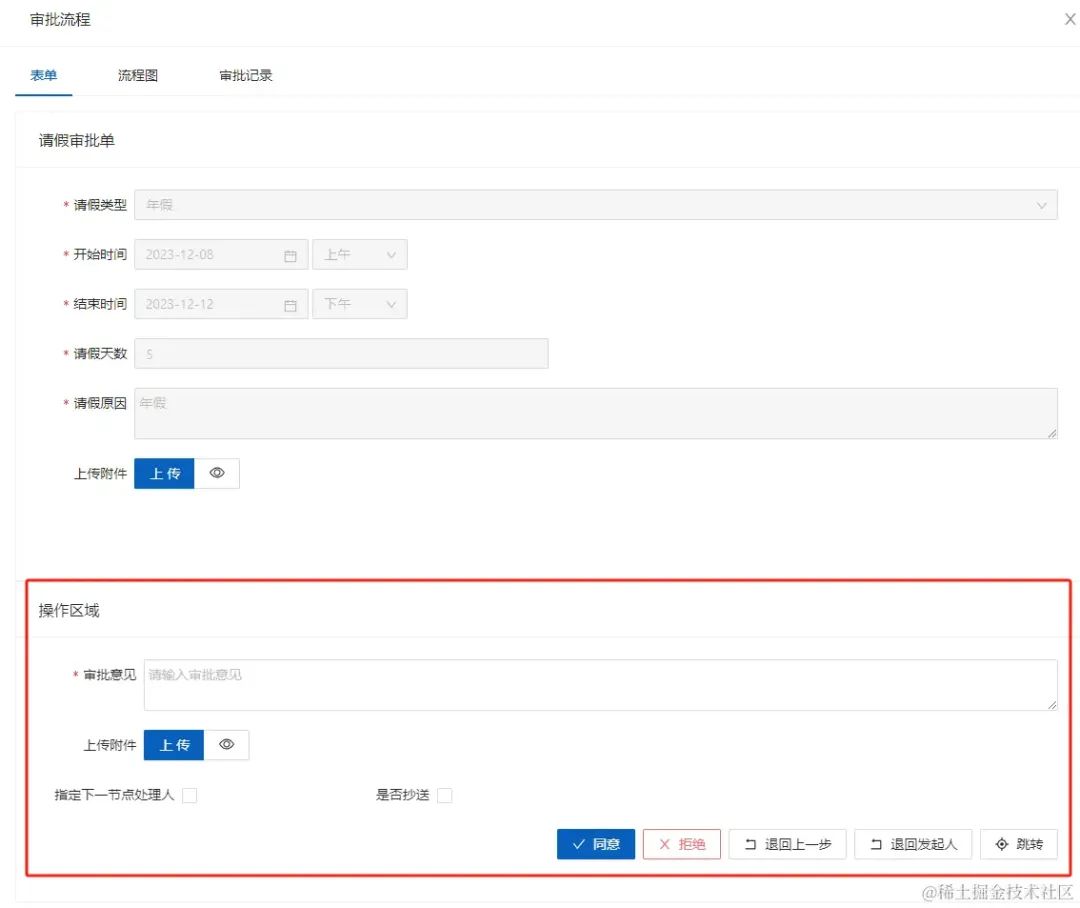

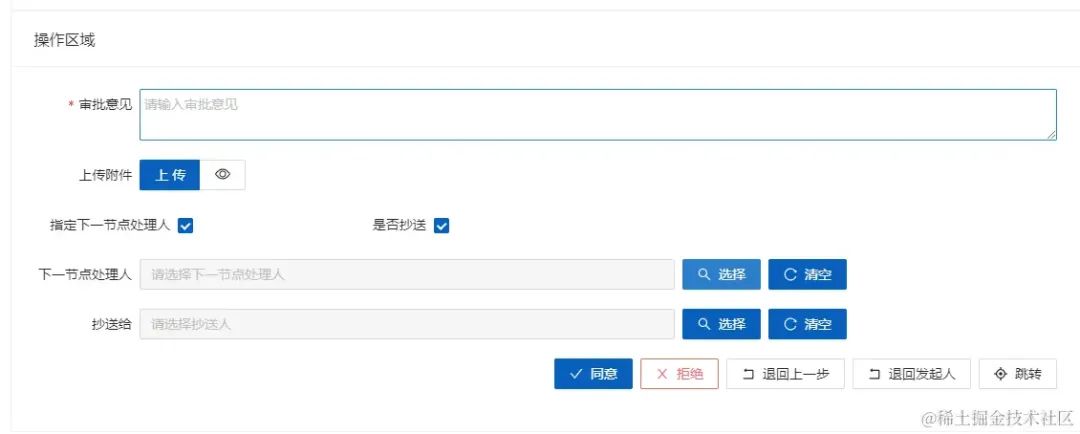

在详情底部，增加了操作区域，该操作区域分为两部门，一部分是填写区，一部分是提供按钮。

普通任务操作区

会签任务操作区

填写表单字段说明：

• 审批意见，必填项

• 上传附件

• 指定下一节点处理人（勾选时会出现选人操作），注：会签任务无该操作

• 是否抄送（勾选时会出现选人操作）

普通任务提交按钮说明：

• 同意，提交类型为同意，会驱动流程往下一个节点进行

• 拒绝，提交类型为拒绝，会将流程跳转到结束节点，驱动流程结束

• 退回上一步，提交类型为退回上一步，会跳转到上一个节点

• 退回发起人，提交类型为退回发起人，会跳转到发起人节点

• 跳转，提交类型为跳转，可跳转到已完成的历史节点（弹窗选择）

会签任务提交按钮说明：

• 同意，提交类型为同意，表示会签操作为“同意”

• 不同意，提交类型为不同意，表示会签操作为“不同意”

• 加签，增加会签参与人，该操作不会驱动流程向前行进

委托

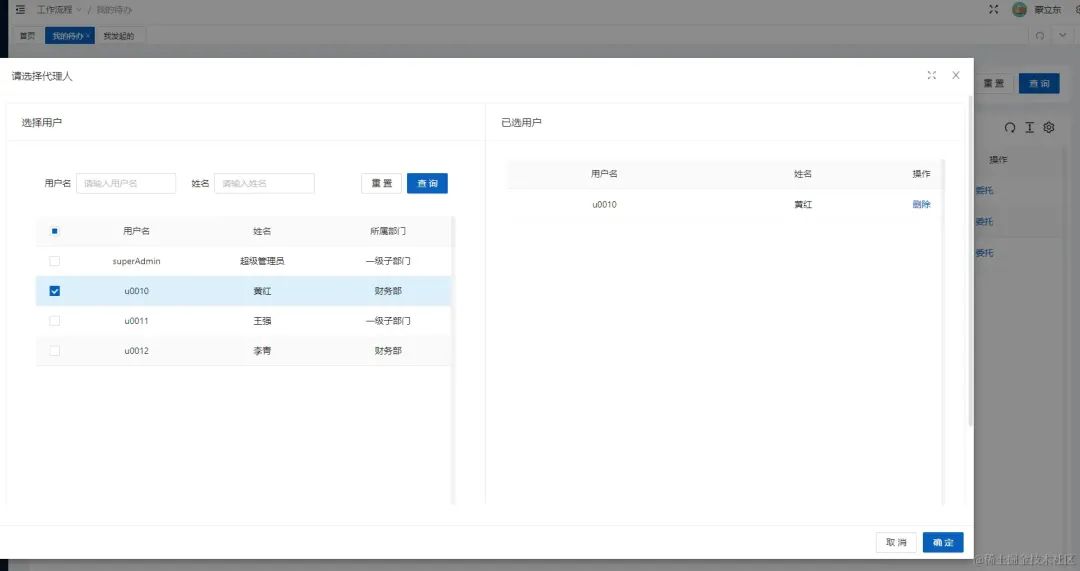

点击行操作右边的“委托”按钮，会弹出选择代理人操作，选择后点击“确定”即委托成功，此时代理人会看到相应的待办任务。

我的已办

我的已办对应的是参与者已经完成的任务列表。

详情

同“我发起的”->“详情”

6、我的抄送

在待办处理页中抄送过来的流程，只有查看权限

详情

同“我发起的”->“详情”

7、相关源码

后端工程：https://gitee.com/mldong/mldong

前端工程：https://gitee.com/mldong/mldong-vue

演示地址：https://flow.mldong.com

账号密码：admin/123456
