如何画好一张架构图/业务图/流程图

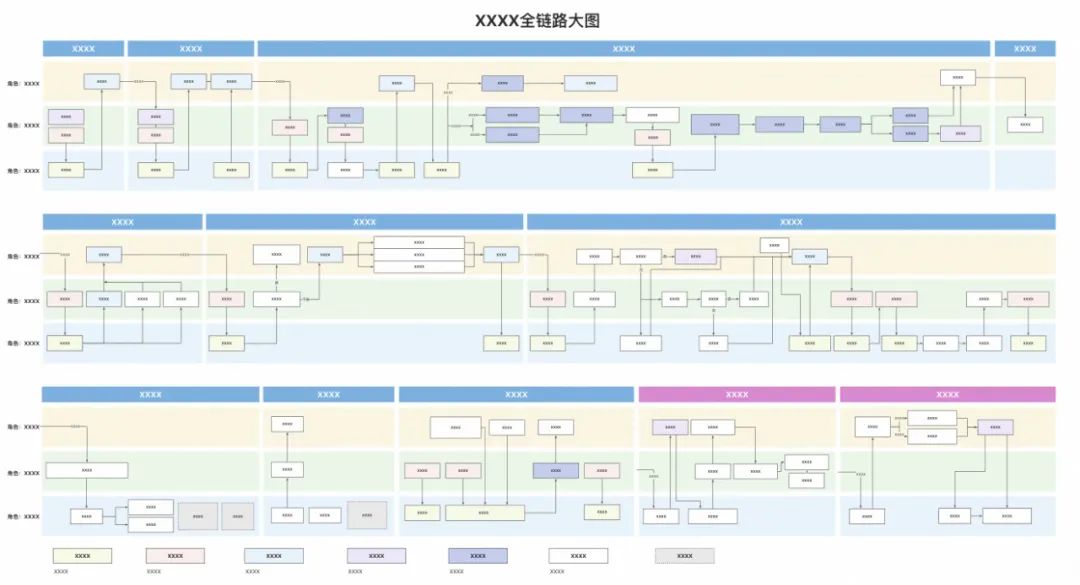

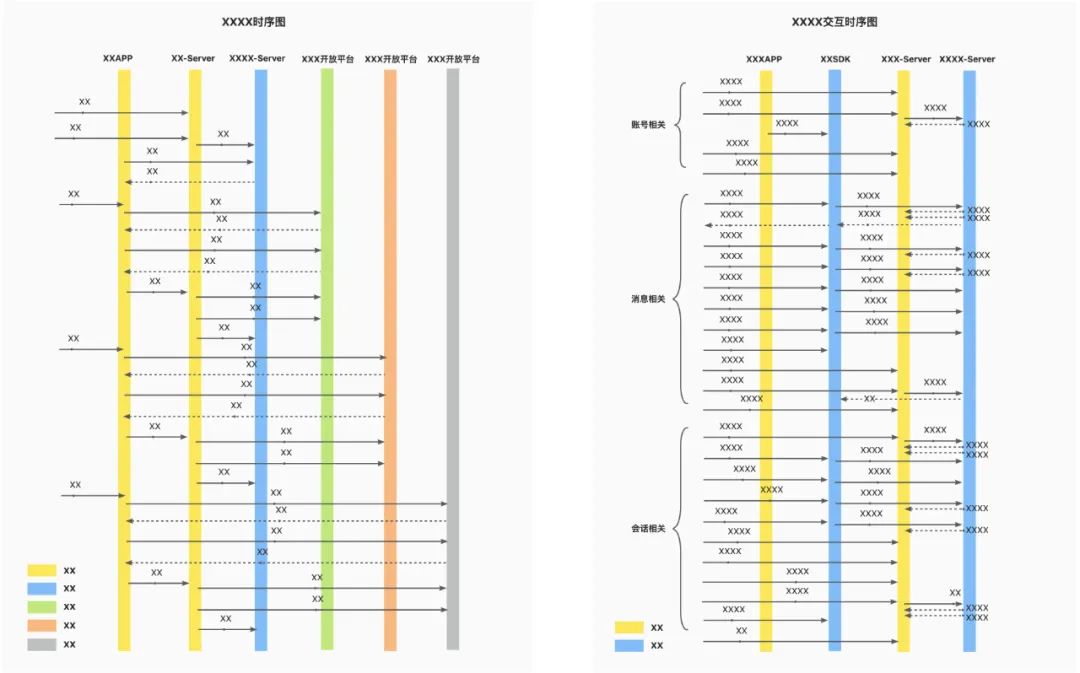

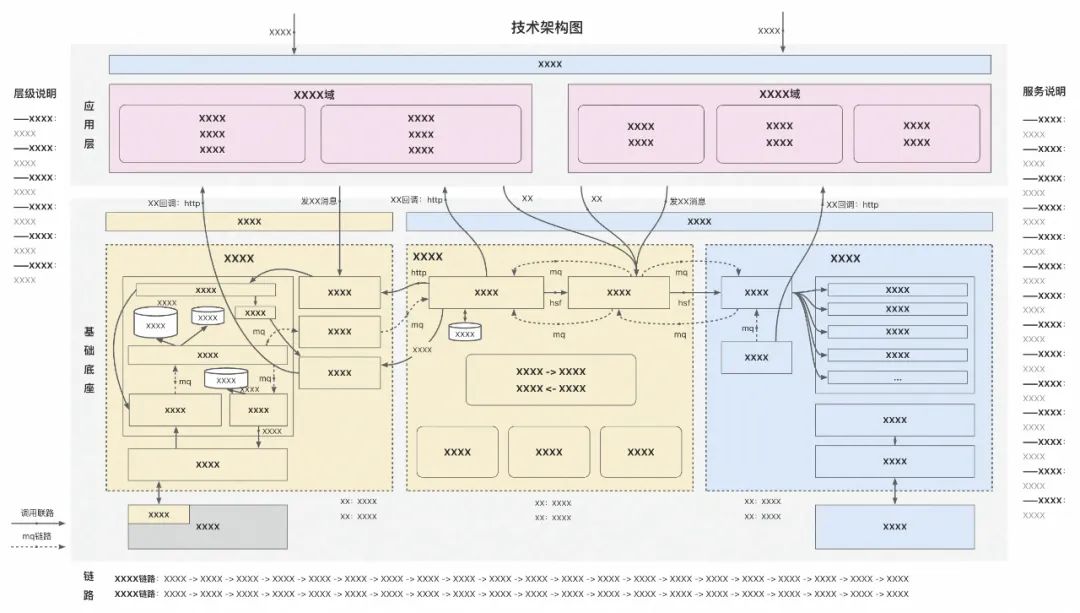

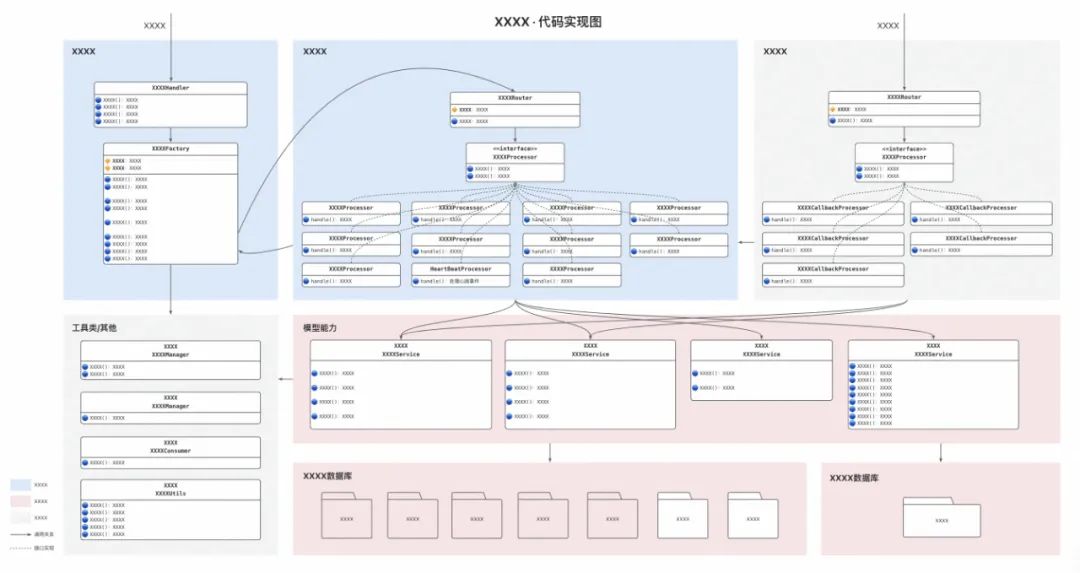

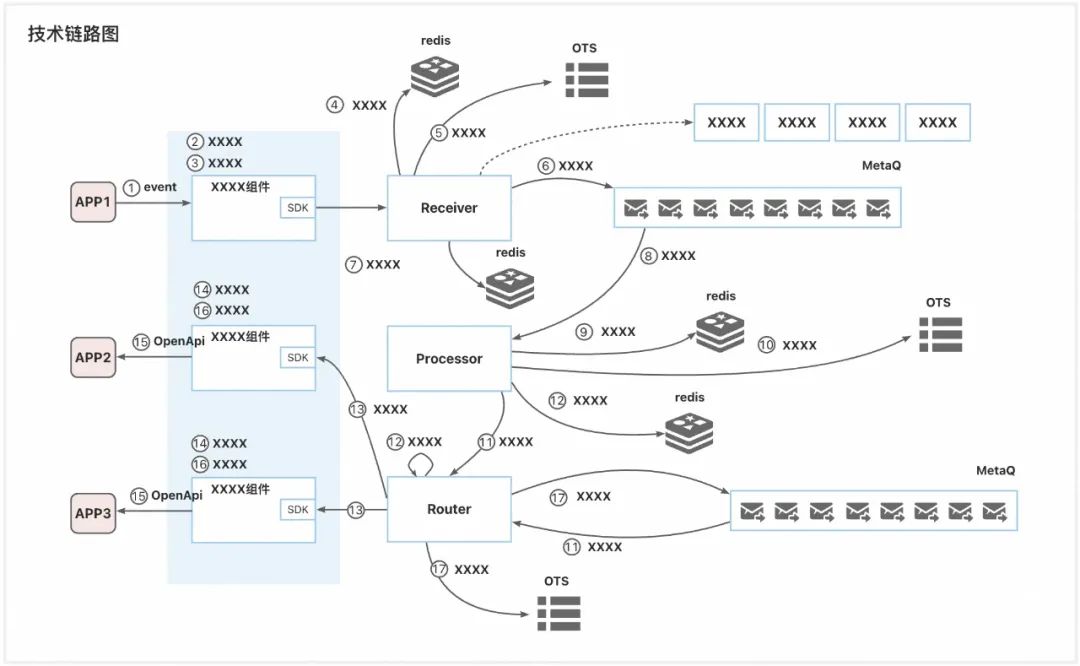

Tips：以上图例均用语雀画板创作

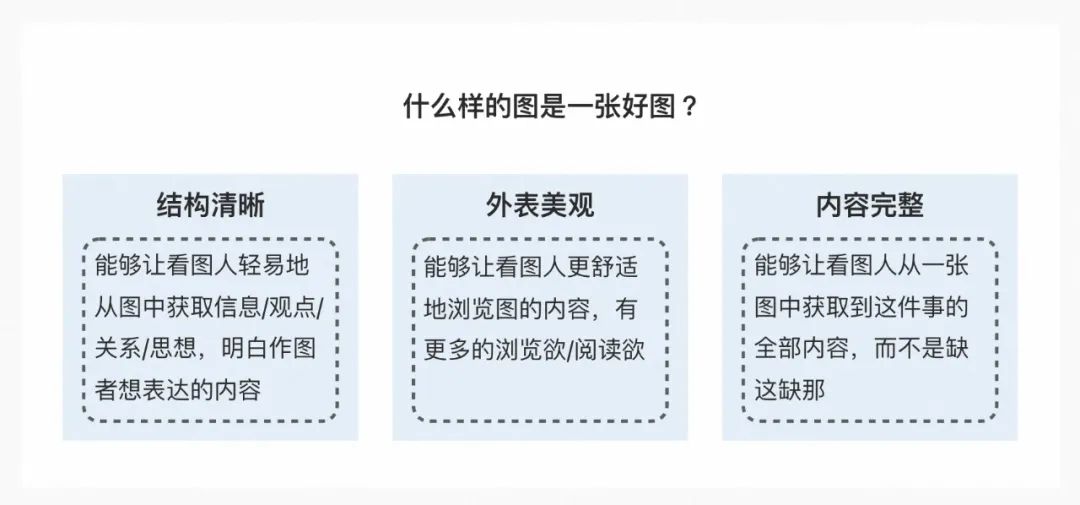

• 结构清晰：观点明确、主次分明、内容清楚
• 外表美观：有更多的浏览欲/阅读欲
• 内容完整：一张图内容自闭环

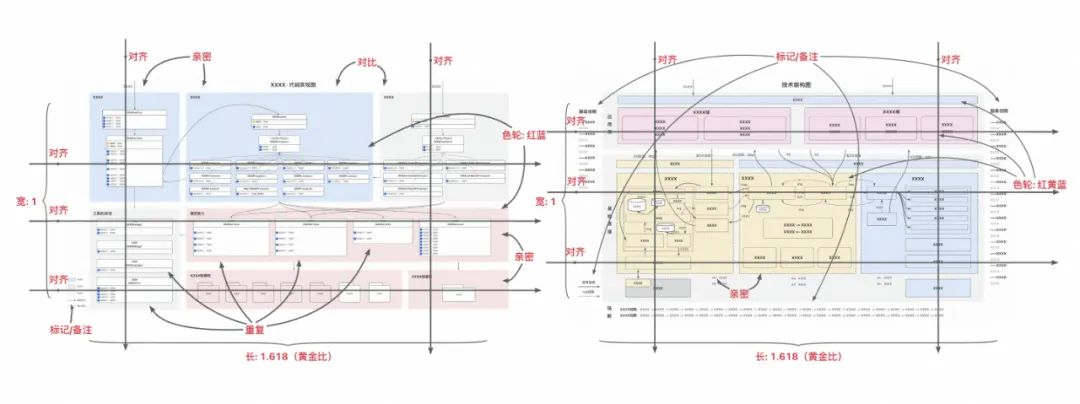

• 亲密性：实现组织性（让有关系的元素挨在一起，有区别的元素分开）
• 对齐：使页面统一而且有条理（元素与元素之间存在一些对齐效果）
• 对比：增强页面的效果、有助于信息的组织（元素与元素之间存在一些对比效果）
• 重复：更统一，增强视觉效果（让类似的元素存在一样的效果/样式）

Tips：世界著名设计师罗宾·威廉姆出版过一本畅销书，叫做《写给大家看的设计书》，里面提到了设计四大原则：亲密性、对齐、对比、重复，四大基本原则涵盖了品牌、电商、包装、UI等诸多领域，成为众多设计从业者必须掌握的设计原则。对于非设计的同学，也应该了解一下，提升自己的设计感。

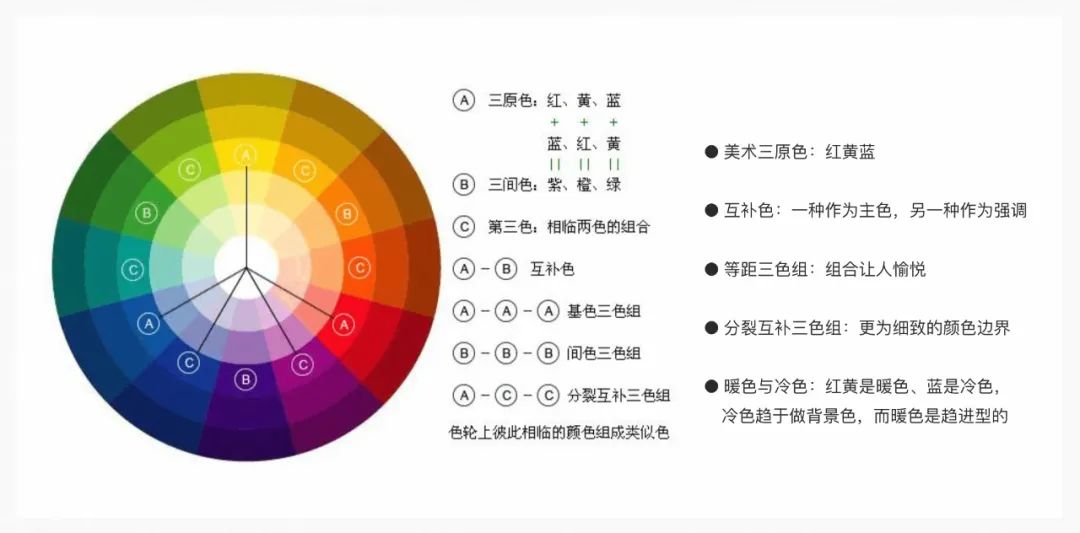

• 美术三原色：红黄蓝（在三色场景下，应用最多最广泛的颜色）
• 互补色：一种作为主色，另一种作为强调（在二色场景下，用互补色）
• 等距三色组：会让人愉悦的颜色组合（在三色场景下，使用等距三色组具有愉悦感）
• 采用同层级的颜色：具有和谐感的颜色组合（在多色场景下，采用同层级的颜色更具和谐）

Tips：《写给大家看的设计书》里面提到了对颜色的运用，我们要从色轮上找到颜色的运用方法

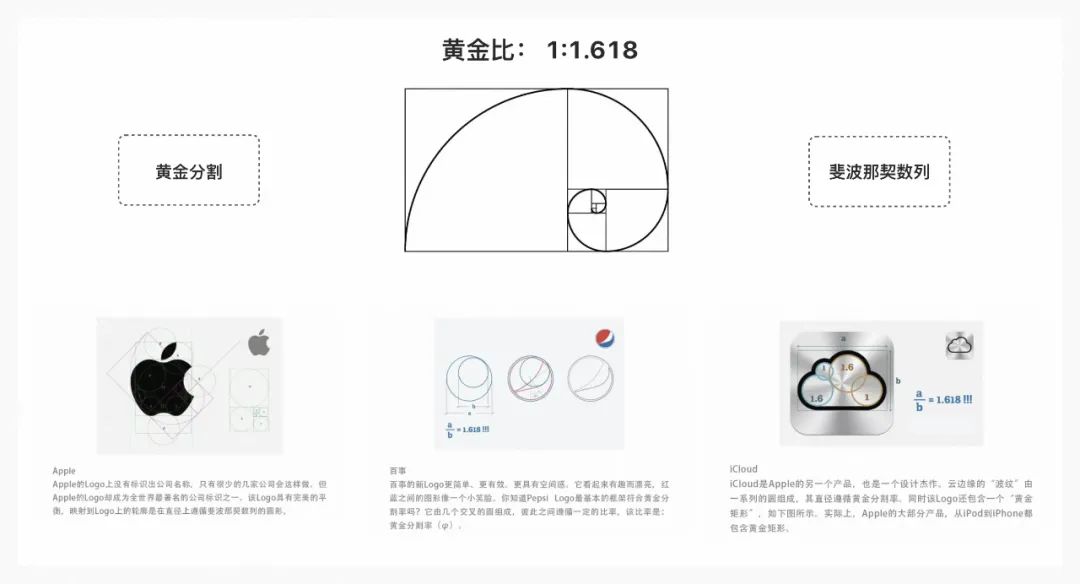

• 黄金分割：0.618（图的整体大小采用长1.618宽1的黄金比）
• 斐波那契数列：1，1，2，3，5，8，13，21，34，55，89……，当趋向于无穷大时，前一项与后一项的比值越来越逼近黄金分割0.618

Tips：黄金分割是指将整体一分为二，较大部分与整体部分的比值等于较小部分与较大部分的比值，其比值约为0.618。黄金比有严格的艺术感、和谐感，蕴藏丰富的美学价值，而且呈现于不少动物和植物的外观。现今普遍很多工业产品、电子产品、建筑物或艺术品均应用了黄金比，使其更美观。

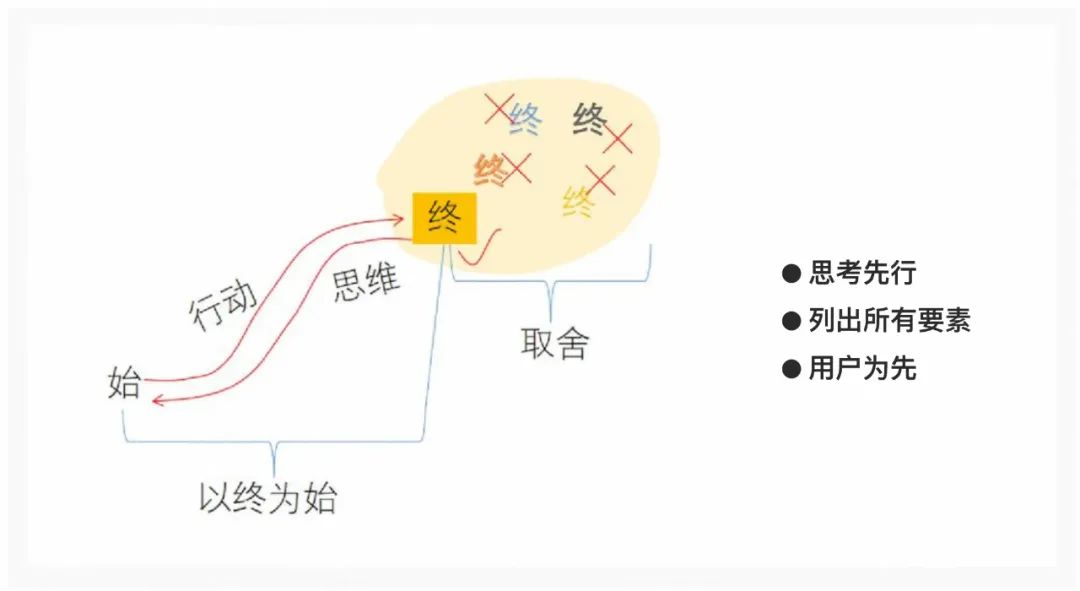

• 思考先行：以终为始的设计
• 列出所有要素：所有能帮助看图人理解的元素都要有，包括图例标注、箭头顺序、标题、注解
• 用户为先：把自己当作看图人，在没有上下文的情况下能获取到图中多少信息

Tips：史蒂芬·柯维的《高效能人士的七个习惯》中，“以终为始”，是第二个好习惯。“以终为始”是以所有事物都经过两次创造的原则为基础的。所有事物都有心智的，即第一次的创造(mental /first creation)，和实际的，即第二次的创造(physical/second creation)。我们做任何事都是先在心中构思，然后付诸实现。正因如此，认定使命才显得如此重要。

衍生阅读：

• 豆瓣读书：写给大家看的设计书：https://book.douban.com/subject/26657933/
• 维基百科：黄金分割：https://zh.wikipedia.org/wiki/%E9%BB%84%E9%87%91%E5%88%86%E5%89%B2%E7%8E%87

• 豆瓣读书：高效能人士的七个习惯：https://book.douban.com/subject/5325618/
